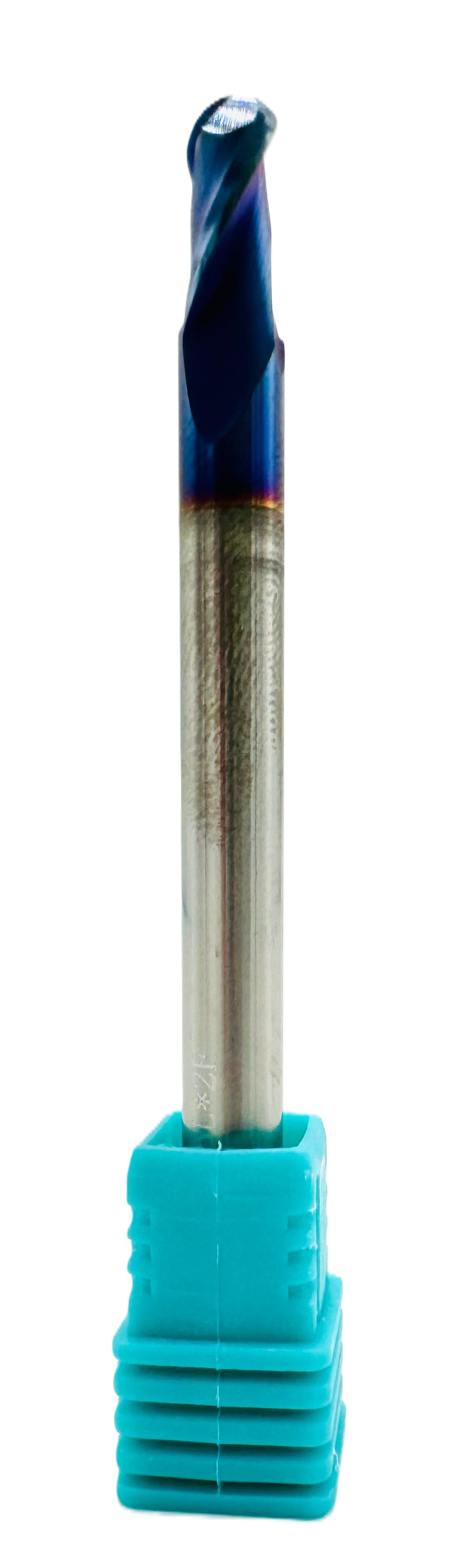

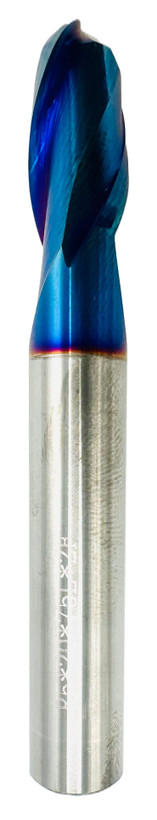

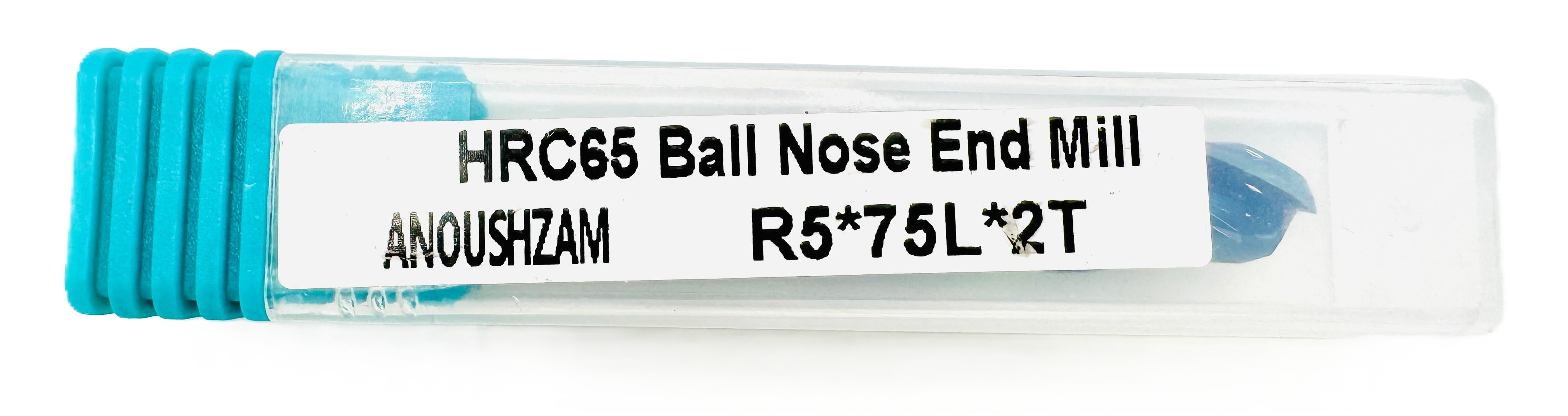

فرز انگشتی بال نوز / سر گرد (Ball Nose End Mill) R5 X 75L X 2T HRC65

برند:انوش زم AZ
ناموجود
دیدن محصولات مرتبط
مشخصات

برند

AZ

نوع ابزار

فرز انگشتی بال نوز / سر گرد (Ball Nose End Mill)

کد گرید

HRC65 (مناسب برای فولادهای سخت تا 65 HRC)

جنس پایه

کارباید جامد Micro-Grain (کارباید دانه‌ریز)

تعداد فلوت

2 پر (2T)

نوع پوشش

نانو آبی یا نانو بنفش (Nano Coating) - پوشش مقاوم در برابر حرارت بالا (مانند AlTiN)

شعاع برش

R5 (قطر کلی 10 میلی‌متر)

طول کلی

75 mm (75L)

کاربرد اصلی

پرداخت نهایی (Finishing) سطوح سه‌بعدی وسیع‌تر در حفره‌های عمیق قالب‌های سخت.

توضیحات

این مدل R5 با طول بلند (75L)، برای اپراتورهایی طراحی شده که نیاز به تسریع فرآیند فینیشینگ در مناطق عمیق قالب‌های با سطوح منحنی نسبتاً پهن دارند.

  • R5 و 2 پره - سرعت در پرداخت: شعاع R5 (قطر 10 mm) امکان استفاده از فاصله گام (Step-over) بزرگ‌تر را در فرآیند فینیشینگ فراهم می‌کند. این ابزار زمان ماشین‌کاری کلی را در سطوح بزرگ‌تر به شکل چشمگیری کاهش می‌دهد، ضمن اینکه طراحی 2 پره، نیروی برش را پایین نگه می‌دارد.

  • طول 75L - دسترسی عمیق AZ: طول کلی 75 mm به اپراتور اجازه می‌دهد تا به انتهای حفره‌های عمیق نفوذ کرده و فینیشینگ را در مواد سخت تا 65 راکول C انجام دهد.

  • HRC65 و پوشش نانو: گرید HRC65 و پوشش نانو، تضمین می‌کند که ابزار در مقابل سایش حرارتی (که به دلیل طول بلند و فرآیند Dry Milling شدت می‌گیرد) مقاوم است.

  • مزیت AZ: "فرز بال نوز R5 انوش زم - ابزار نهایی برای فینیشینگ سریع و عمیق در قالب‌های HRC65."

نقد و بررسی

ماده قطعه کار تخصصی

فولاد ابزار سخت‌کاری شده، فولادهای گرمکار/سردکار (مانند D2, H13) و آلیاژهای سخت‌شده تا 65 HRC.

کاربرد برش

فینیشینگ سه‌بعدی (3D Finishing) و کنتورینگ (Contouring) در مناطق با دسترسی بلند و سطوح منحنی متوسط تا وسیع.

نقاط قوت

سرعت بالای فینیشینگ: شعاع R5 اجازه می‌دهد تا Step-over بزرگ‌تری استفاده شود و زمان سایکل (Cycle Time) کاهش یابد. دسترسی عالی: طول 75 mm برای ماشین‌کاری عمیق حیاتی است. کیفیت سطح: مناسب برای دستیابی به فینیش نهایی مورد نیاز قالب‌سازی.

نکات کاربردی (حساسیت به لرزش)

این ابزار به دلیل نسبت طول به قطر (L/D Ratio) بالا و طول زیاد، به لرزش (Vibration) حساس است. نیاز به تنظیم Runout در حد صفر، و استفاده از گیره‌های دقیق (مانند Shrink-Fit) برای حداکثر پایداری دارد.
