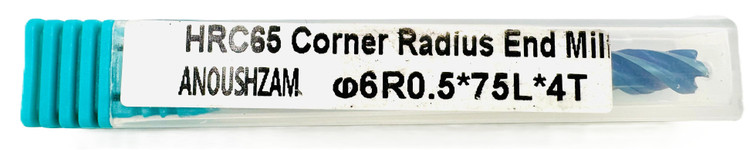

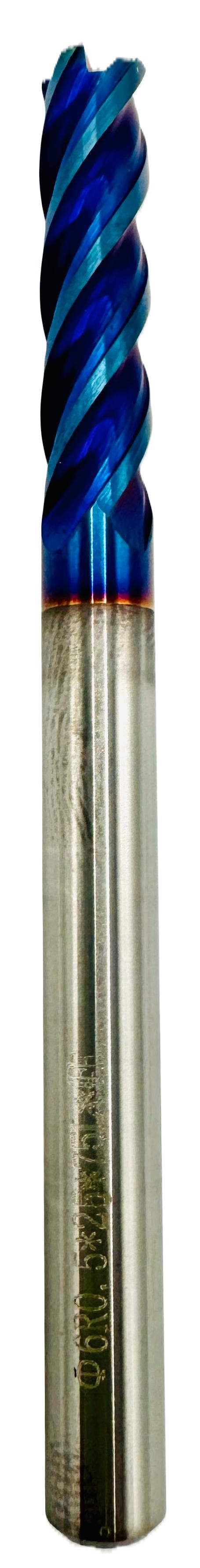

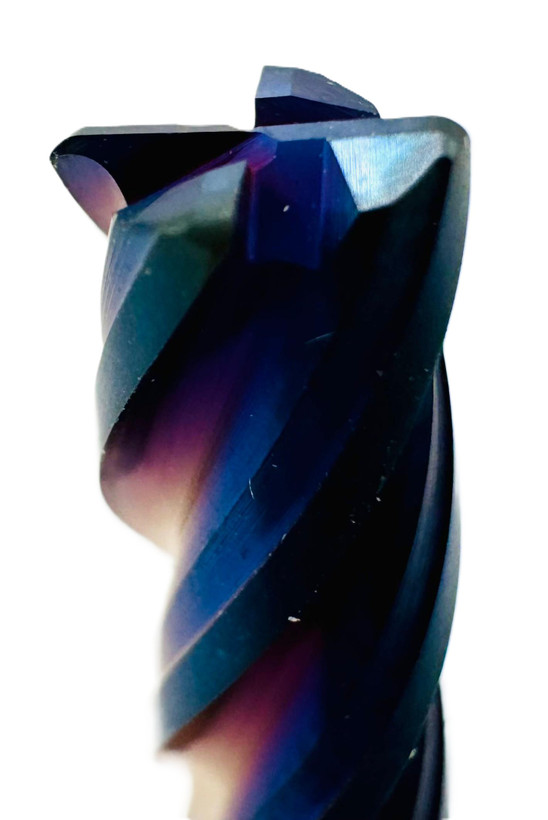

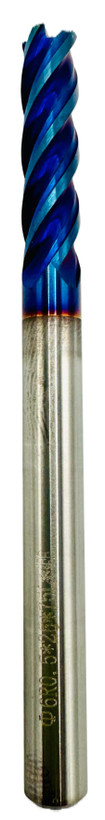

فرز انگشتی گوشه گرد / توروس (Corner Radius / Torus End Mill) 6R0.5 X 75L X 4T HRC65

برند:انوش زم AZ
ناموجود
دیدن محصولات مرتبط
مشخصات

برند

AZ

نوع ابزار

فرز انگشتی گوشه گرد / توروس (Corner Radius / Torus End Mill)

کد گرید

HRC65 (مناسب برای فولادهای سخت تا 65 HRC)

جنس پایه

کارباید جامد Micro-Grain (کارباید دانه‌ریز)

نوع پوشش

نانو آبی یا نانو بنفش (Nano Coating) - پوشش مقاوم در برابر حرارت بالا (مانند AlTiN)

قطر برش

6 mm

تعداد فلوت

4 پر (4T)

شعاع گوشه

75 mm (75L)

کاربرد اصلی

نیمه‌پرداخت عمیق و فینیشینگ دقیق دیواره‌ها و کف در حفره‌های سخت‌کاری شده.

توضیحات

این فرز گوشه گرد با طول بلند (75L) و شعاع کوچک ($\text{R0.5}$)، یک ابزار استراتژیک برای قالب‌سازان متخصص است که نیاز به دسترسی به انتهای حفره‌ها و جیب‌های عمیق دارند.

  • R0.5 - استحکام در گوشه‌ها: شعاع R0.5 در گوشه ابزار، لبه برش را تقویت می‌کند و از شکست (Chipping) در هنگام کار با مواد سخت جلوگیری می‌نماید. این شعاع کوچک، امکان ماشین‌کاری گوشه‌های ظریف را با بالاترین استحکام فراهم می‌کند.

  • 4 پره (4T) - سفتی و پایداری در عمق: طراحی 4 پره در این قطر، سفتی و پایداری (Rigidity) ابزار را به حداکثر می‌رساند. این سفتی در طول بلند ($\text{75L}$) حیاتی است و به اپراتور امکان می‌دهد تا با لرزش کمتر (Reduced Vibration)، عملیات نیمه‌پرداخت را در فولاد سخت تا 65 HRC انجام دهد.

  • طول 75L - دسترسی عمیق AZ: طول کلی $75\text{ mm}$، دسترسی عالی را برای حفره‌های عمیق قالب‌ها فراهم می‌کند، جایی که فرزهای کوتاه قادر به نفوذ نیستند.

  • مزیت AZ: "فرز گوشه گرد 6R0.5 انوش زم با طول 75L، ابزاری پایدار برای نیمه‌پرداخت و فینیشینگ دقیق حفره‌های عمیق HRC65."

نقد و بررسی
ماده قطعه کار تخصصی فولاد ابزار سخت‌کاری شده، فولادهای گرمکار/سردکار (مانند D2, H13) و آلیاژهای سخت‌شده تا 65 HRC.
کاربرد برش نیمه‌پرداخت عمیق و فینیشینگ دیواره‌ها و کف در حفره‌ها و جیب‌های قالب‌های سخت.
نقاط قوت استحکام لبه عالی: شعاع R0.5 خطر شکست گوشه ابزار را کاهش می‌دهد. دسترسی خوب: طول 75 mm برای ماشین‌کاری عمیق مناسب است. پایداری بالا: 4 پره و ساختار کارباید برای کار در HRC65 بهینه شده است.
نکات کاربردی (حساسیت) به دلیل نسبت طول به قطر (L/D Ratio) نسبتاً بالا، این فرز به لرزش (Vibration) حساس‌تر است. استفاده از ابزارگیرهای دقیق (Hydraulic/Shrink-Fit) و تنظیم $\text{Runout}$ در حد صفر، برای جلوگیری از شکست در این ابزار ضروری است.
