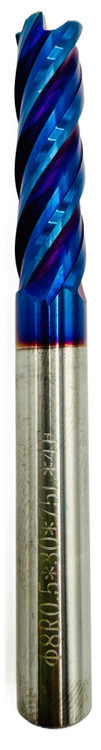

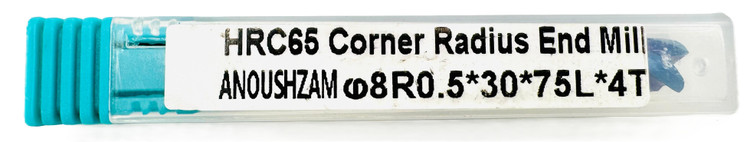

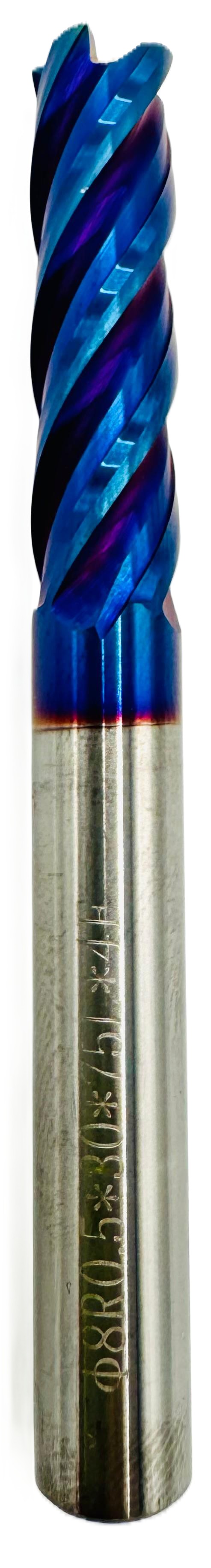

فرز انگشتی گوشه گرد / توروس (Corner Radius / Torus End Mill) 8R0.5 X 30 X 75L X 4T HRC65

برند:انوش زم AZ
2,302,000
مشخصات

برند

AZ

نوع ابزار

فرز انگشتی گوشه گرد / توروس (Corner Radius / Torus End Mill)

کد گرید

HRC65 (مناسب برای فولادهای سخت تا 65 HRC)

جنس پایه

کارباید جامد Micro-Grain (کارباید دانه‌ریز)

تعداد فلوت

4 پر (4T)

نوع پوشش

نانو آبی یا نانو بنفش (Nano Coating) - پوشش مقاوم در برابر حرارت بالا (مانند AlTiN)

قطر برش

8 mm

شعاع گوشه

R0.5 (شعاع گردی در گوشه)

کاربرد اصلی

نیمه‌پرداخت پربازده و فینیشینگ دقیق دیواره‌ها و کف در حفره‌های سخت‌کاری شده عمیق.

توضیحات

این فرز گوشه گرد با طول بلند (75L)، طول برش مناسب (30 mm) و شعاع کوچک ($\text{R0.5}$)، یک ابزار استراتژیک برای کاهش زمان ماشین‌کاری در قالب‌های عمیق است.

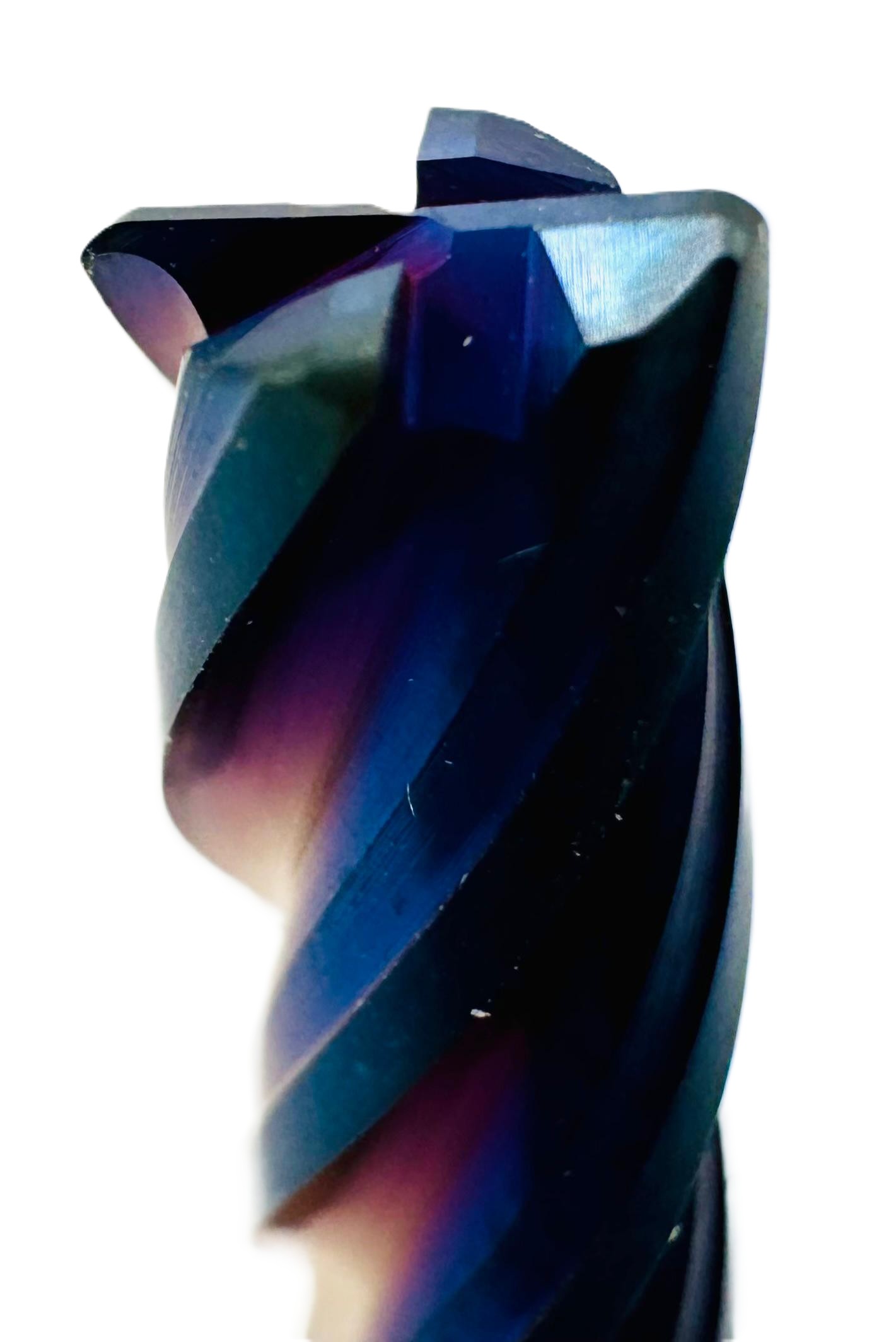

  • R0.5 - استحکام و دقت در گوشه‌ها: شعاع R0.5 در گوشه ابزار، لبه برش را تقویت می‌کند و از شکست (Chipping) در هنگام ورود و خروج ابزار از مواد سخت جلوگیری می‌نماید. این شعاع کوچک، امکان ماشین‌کاری گوشه‌های ظریف را با بالاترین استحکام فراهم می‌کند.

  • 4 پره (4T) و قطر 8 mm - قدرت و پایداری: ترکیب 4 پره و قطر 8 mm، سفتی و پایداری (Rigidity) ابزار را به حداکثر می‌رساند و امکان استفاده از نرخ‌های پیشروی بالا را در نیمه‌پرداخت فولاد سخت (تا 65 HRC) فراهم می‌آورد.

  • طول 75L - دسترسی عمیق AZ: طول کلی 75 mm، دسترسی عالی را برای حفره‌ها و جیب‌های عمیق قالب‌ها فراهم می‌کند، در حالی که طول برش $30\text{ mm}$، پایداری ابزار را در حین برش حفظ می‌کند.

  • مزیت AZ: "فرز گوشه گرد 8R0.5 انوش زم، ابزاری پایدار و پربازده برای نیمه‌پرداخت حفره‌های عمیق فولادهای HRC65."

نقد و بررسی
ماده قطعه کار تخصصی فولاد ابزار سخت‌کاری شده، فولادهای گرمکار/سردکار (مانند D2, H13) و آلیاژهای سخت‌شده تا 65 HRC.
کاربرد برش نیمه‌پرداخت عمیق (Deep Semi-Finishing) و فینیشینگ دیواره‌ها و کف در حفره‌ها و جیب‌های قالب‌های سخت.
نقاط قوت استحکام لبه عالی: شعاع R0.5 خطر شکست گوشه ابزار را کاهش می‌دهد. دسترسی و پایداری متوازن: طول 75 mm برای دسترسی و قطر 8 mm برای سفتی ابزار مناسب است. بازدهی بالا: 4 پره امکان افزایش سرعت پیشروی را فراهم می‌کند.
نکات کاربردی این فرز یک راهکار عالی برای افزایش سرعت براده‌برداری در مواد سخت و عمیق است. استفاده از ابزارگیرهای دقیق (Hydraulic/Shrink-Fit) و تکنیک $\text{High Speed Machining (HSM)}$ با عمق برش شعاعی (Ae) کم، باعث طول عمر و بازدهی حداکثری ابزار می‌شود.
