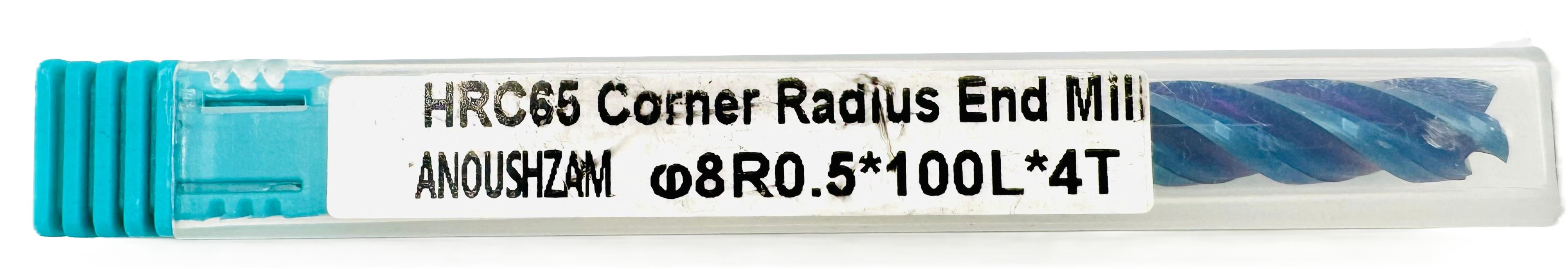

فرز انگشتی گوشه گرد / توروس (Corner Radius / Torus End Mill) 8R0.5 X 100L X 4T HRC65

برند:انوش زم AZ
2,873,000
مشخصات

برند

AZ

نوع ابزار

فرز انگشتی گوشه گرد / توروس (Corner Radius / Torus End Mill)

کد گرید

HRC65 (مناسب برای فولادهای سخت تا 65 HRC)

جنس پایه

کارباید جامد Micro-Grain (کارباید دانه‌ریز)

تعداد فلوت

4 پر (4T)

نوع پوشش

نانو آبی یا نانو بنفش (Nano Coating) - پوشش مقاوم در برابر حرارت بالا (مانند AlTiN)

قطر برش

8 mm

شعاع گوشه

R0.5 (شعاع گردی در گوشه)

کاربرد اصلی

نیمه‌پرداخت و فینیشینگ دیواره‌ها و کف در حفره‌های بسیار عمیق قالب‌ها.

توضیحات

این فرز گوشه گرد، با طول بلند 100L و شعاع گوشه R0.5، برای قالب‌سازان که به دنبال عمق نفوذ حداکثری و کاهش تنش گوشه در سخت‌ترین مواد هستند، طراحی شده است.

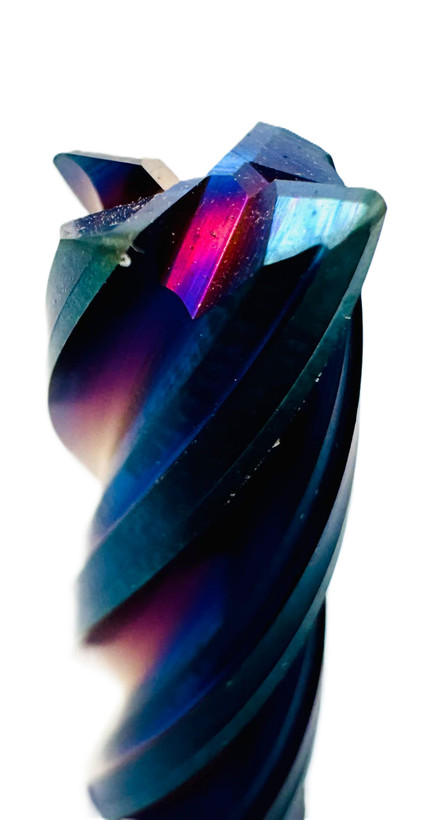

  • R0.5 - استحکام در عمق: شعاع R0.5 در گوشه ابزار، لبه برش را به شدت تقویت می‌کند و از شکست (Chipping) در هنگام کار با فولاد سخت جلوگیری می‌نماید. این ویژگی عمر ابزار را در شرایط سخت افزایش می‌دهد.

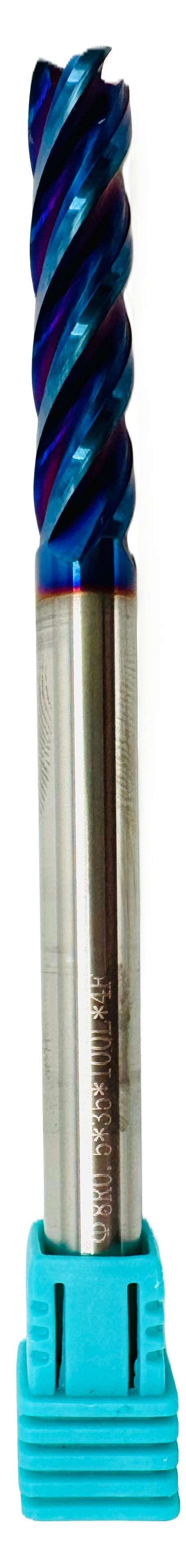

  • طول 100L - دسترسی فراعمیق AZ: طول کلی 100 mm، مزیت رقابتی اصلی این فرز است. این طول به اپراتور امکان می‌دهد تا به عمیق‌ترین حفره‌ها و مناطق دور از دسترس نفوذ کرده و نیمه‌پرداخت را در مواد سخت تا 65 راکول C انجام دهد.

  • 4 پره (4T) و قطر 8 mm - پایداری نسبی: طراحی 4 پره و قطر 8 mm، سفتی (Rigidity) ابزار را به حداکثر می‌رساند که در طول بلند $\text{100 mm}$، برای مقابله با لرزش حیاتی است. این ترکیب، نسبت به قطر 6 mm، پایداری بهتری در این طول ارائه می‌دهد.

  • مزیت AZ: "فرز گوشه گرد 8R0.5 انوش زم با طول 100L، ابزاری مطمئن برای نیمه‌پرداخت در عمیق‌ترین حفره‌های قالب‌های HRC65."

نقد و بررسی
ماده قطعه کار تخصصی فولاد ابزار سخت‌کاری شده، فولادهای گرمکار/سردکار (مانند D2, H13) و آلیاژهای سخت‌شده تا 65 HRC.
کاربرد برش نیمه‌پرداخت عمیق (Deep Semi-Finishing) و کنتورینگ در مناطق با دسترسی بسیار بلند (100 mm).
نقاط قوت دسترسی فوق‌العاده: طول 100 mm برای نفوذ به عمیق‌ترین نقاط قالب حیاتی است. استحکام لبه بالا: شعاع R0.5 خطر شکست گوشه ابزار را کاهش می‌دهد. پایداری نسبی: قطر 8 mm، سفتی خوبی را برای طول 100 mm فراهم می‌کند.
نکات کاربردی (حساسیت بالا) به دلیل نسبت طول به قطر (L/D Ratio) بسیار بالا، این فرز بسیار حساس به لرزش (Vibration) است. نیاز به تنظیم Runout در حد صفر، و استفاده از ابزارگیرهای دقیق (مانند Hydraulic/Shrink-Fit) برای حداکثر پایداری در دستگاه‌های $\text{CNC}$ با کیفیت بالا دارد.
