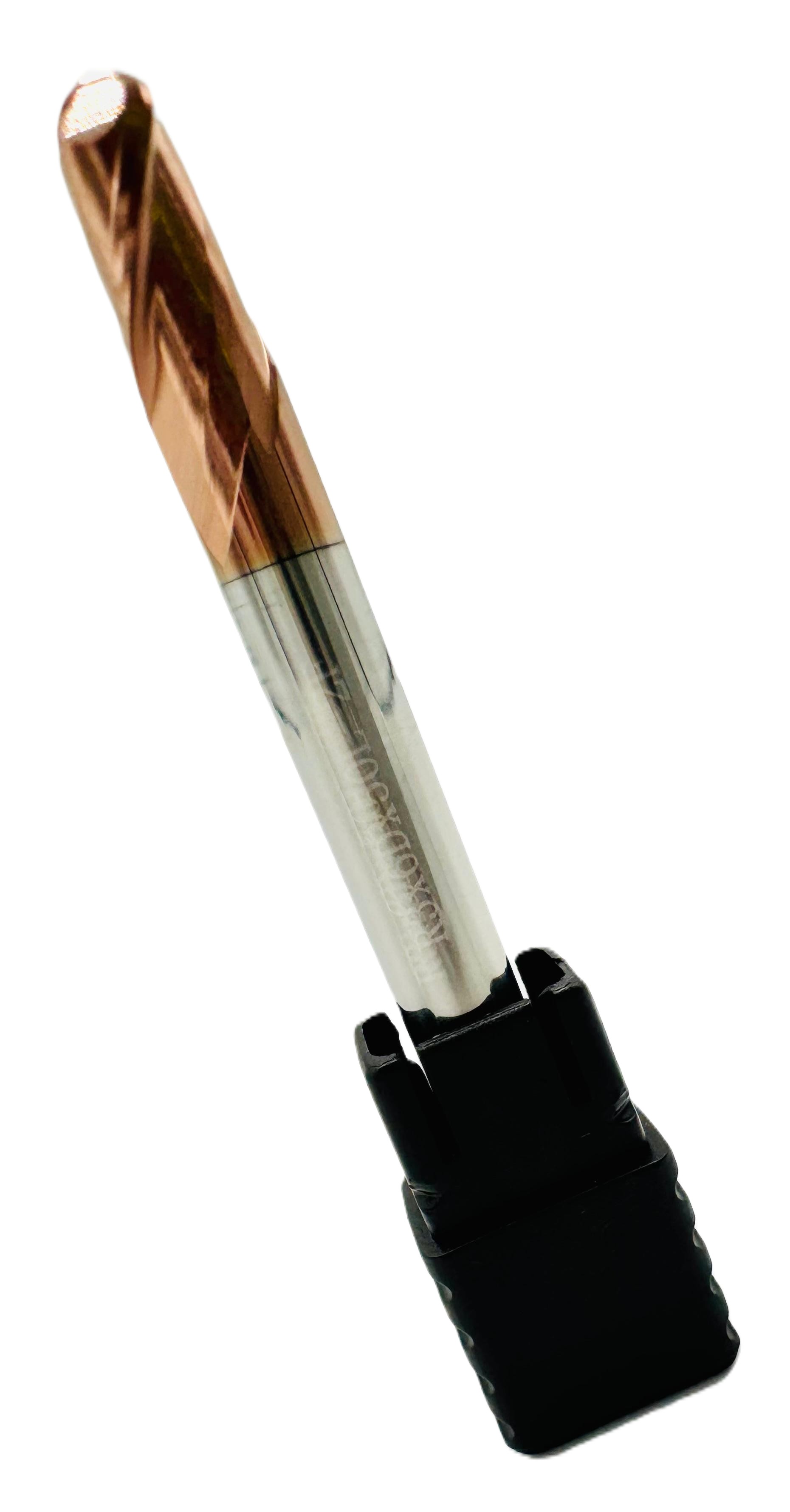

فرز انگشتی بال نوز (Ball Nose / Spherical End Mill) R3
فرز انگشتی بال نوز (Ball Nose / Spherical End Mill) R3
فرز انگشتی بال نوز (Ball Nose / Spherical End Mill) R3

فرز انگشتی بال نوز (Ball Nose / Spherical End Mill) R3

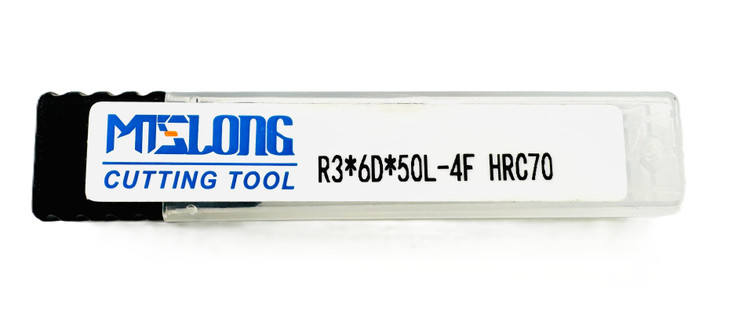

برند:MTS
5,850,000
مشخصات

برند

MTS - سری تخصصیHRC70(Super Hard Machining)

نوع ابزار

فرز انگشتی بال نوز (Ball Nose / Spherical End Mill)

کد گرید

HRC70 (مناسب برای فولادهای سخت تا 70 HRC)

شعاع نوک

R3 (شعاع کروی - نصف قطر)

تعداد فلوت

2 پر (2F/2T)

کاربرد اصلی

فینیشینگ فوق دقیق High Speed و کانتورینگ سه بعدی در فولادهای سخت‌شده.

توضیحات

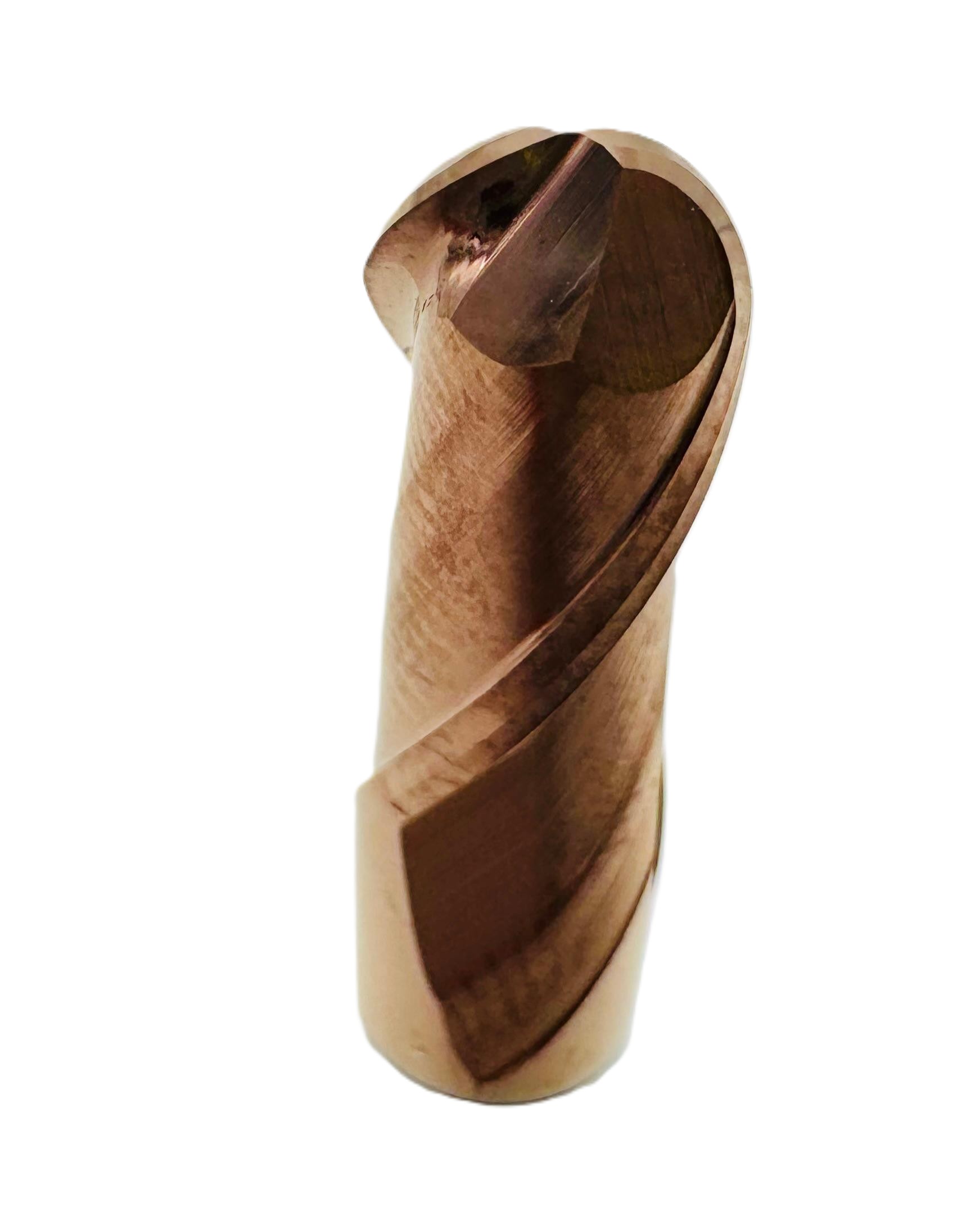

الف. پوشش مسی (TiAlN/AlTiCrN-based)



این نوع پوشش مسی/برنزی در بازار ابزار، اغلب به عنوان پوشش‌های نسل جدید برای هاردتراشی (Hard Machining) شناخته می‌شوند.

  1. مقاومت حرارتی فوق‌العاده: نقطه ذوب و مقاومت حرارتی این پوشش‌ها اغلب بالاتر از $\text{AlTiN}$ معمولی است و به ابزار اجازه می‌دهد در سرعت‌های خطی بسیار بالا ($\text{Vc}$) کار کند.

  2. کاهش اصطکاک: این پوشش‌ها با کاهش اصطکاک بین براده و سطح ابزار، تولید حرارت را به حداقل می‌رسانند و از جوش خوردن براده (Build-up Edge) در دمای بالا جلوگیری می‌کنند.

  3. تخصص HRC70: این پوشش به طور خاص برای ماشین‌کاری مواد در بالاترین محدوده سختی ($\text{HRC65}$ به بالا) که در آن حفظ یکپارچگی لبه برش در دمای بالا حیاتی است، طراحی شده است.



ب. مزیت ساختار 2 پره ($\text{2F}$)



استفاده از 2 پره در کنار پوشش مسی تخصصی، یک استراتژی هوشمندانه برای $\text{HRC70}$ است:

  • حداکثر تخلیه براده: فضای بیشتر (Wide Gullet) بین پره‌ها، تضمین می‌کند که براده‌های داغ و شکننده فولاد سخت به سرعت از منطقه برش خارج شوند.

  • بهینه‌سازی حرارت: با وجود پوشش بسیار مقاوم، کاهش تعداد پره‌ها، تماس فیزیکی ابزار با قطعه کار را در یک چرخش کاهش می‌دهد و به کاهش حرارت کمک می‌کند.

  • High Speed Finishing: این ابزار برای کار با دور اسپیندل فوق‌العاده بالا و پیشروی کم در هر دندانه ($\text{Fz}$ پایین) طراحی شده است که مشخصه اصلی فینیشینگ با سرعت بالا است.

  • مزیت MTS: "فرز بال نوز R3 MTS HRC70 دو پره با پوشش مسی، ترکیبی قدرتمند برای دوام و بازدهی بی‌نظیر در فینیشینگ فوق‌دقیق فولادهای فوق‌سخت."

نقد و بررسی
ماده قطعه کار تخصصی فولاد ابزار سخت‌کاری شده و آلیاژهای سخت‌شده تا 70 HRC (نزدیک به سختی سرامیک).
روش ماشین‌کاری High Speed Finishing (HSM). پارامترهای برش باید شامل Vc بسیار بالا و Ae بسیار کم باشد.
هدف اصلی جایگزینی عملیات سنگ‌زنی در پرداخت نهایی سطوح سه‌بعدی قالب‌ها با نیاز به کیفیت سطح آینه‌ای.
هشدار جدی هرگونه لرزش (Chatter) یا Runout در طول بلند (50L) و سختی 70 HRC می‌تواند منجر به شکست سریع شود. استفاده از ابزارگیرهای دقیق (Hydraulic/Shrink-Fit) و دستگاه‌های $\text{CNC}$ با پایداری عالی الزامی است.
