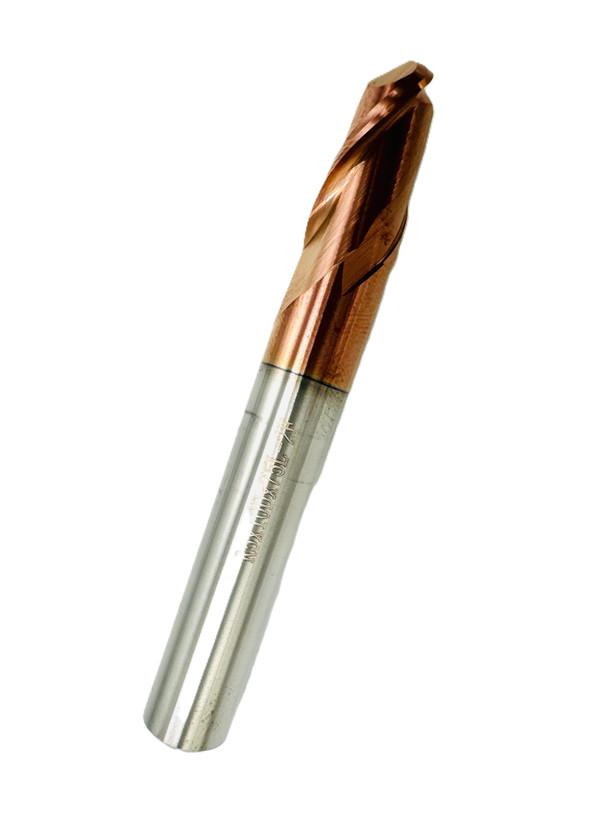

فرز انگشتی بال نوز (Ball Nose / Spherical End Mill) R5
فرز انگشتی بال نوز (Ball Nose / Spherical End Mill) R5
فرز انگشتی بال نوز (Ball Nose / Spherical End Mill) R5

فرز انگشتی بال نوز (Ball Nose / Spherical End Mill) R5

برند:MTS
7,850,000
مشخصات

برند

MTS - سری تخصصیHRC70 (Super Hard Machining)

نوع ابزار

فرز انگشتی بال نوز (Ball Nose / Spherical End Mill)

کد گرید

HRC70 (مناسب برای فولادهای سخت تا 70 HRC)

شعاع نوک

R5 (شعاع کروی - نصف قطر)

تعداد فلوت

2 پر (2F/2T)

کاربرد اصلی

نیمه‌پرداخت تهاجمی، فینیشینگ سرعت بالا و کانتورینگ در حفره‌های عمیق و بزرگ فولادهای سخت‌شده.

توضیحات

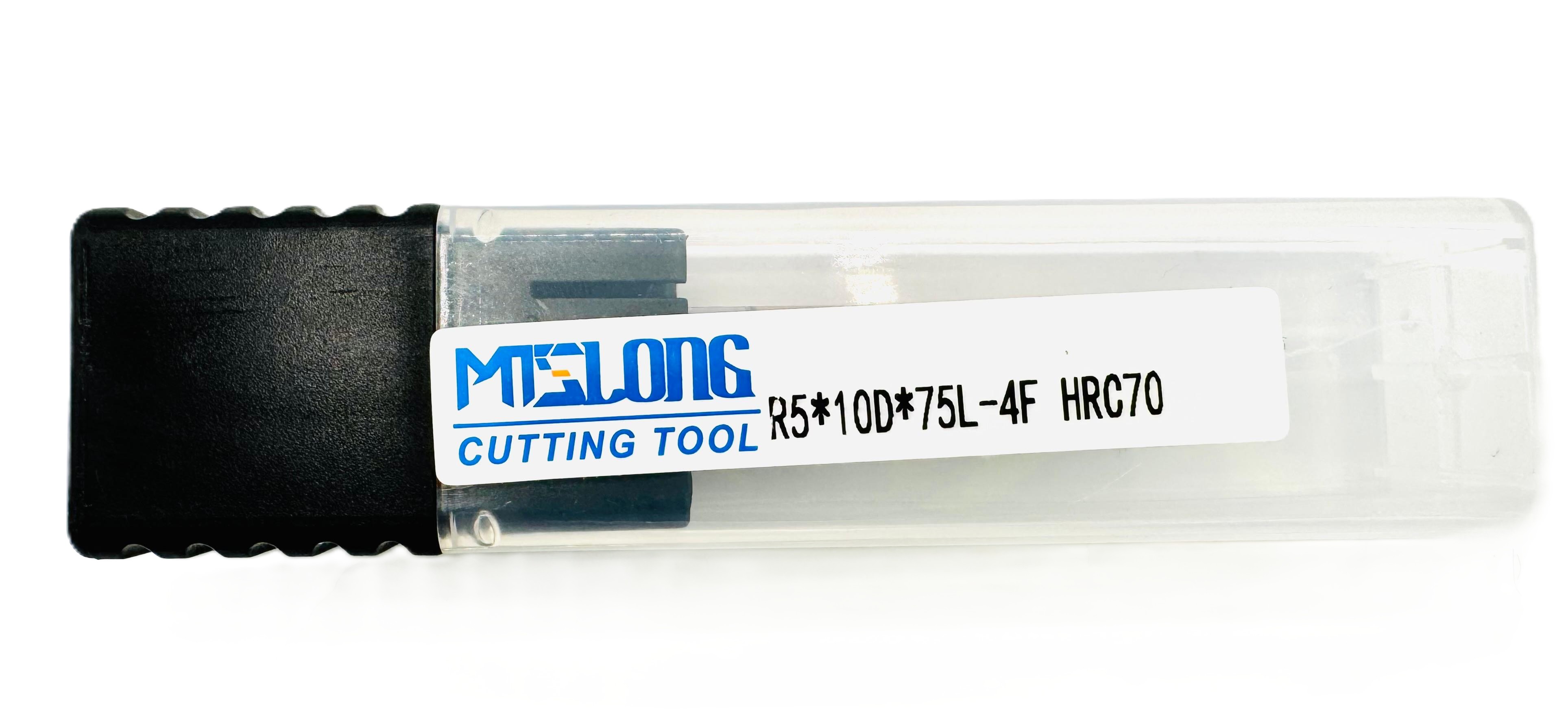

الف. R5 (D10) با طول 75L - حداکثر پایداری در عمق



  • R5 و قطر 10D: این ترکیب، حداکثر سفتی (Rigidity) را برای کار در طول بلند ($\text{75L}$) فراهم می‌کند. قطر بزرگتر 10 mm، لرزش (Chatter) را به طور قابل توجهی نسبت به مدل‌های 6 mm و 8 mm در همین طول کاهش می‌دهد.

  • شعاع R5: شعاع بزرگ $\text{R5}$ به ابزار اجازه می‌دهد تا گام‌های بزرگتر (Stepover) در فینیشینگ بردارد، که منجر به کاهش چشمگیر زمان ماشین‌کاری می‌شود و همچنان کیفیت سطح عالی را حفظ می‌کند.

  • طول 75L: دسترسی بالا برای قالب‌های عمیق را تضمین می‌کند. در این ابزار، به لطف قطر 10 mm، نسبت $\text{L/D}$ برابر 7.5 به 1 است که برای کار در $\text{HRC70}$، نسبت بسیار پایدار و مطمئنی محسوب می‌شود.

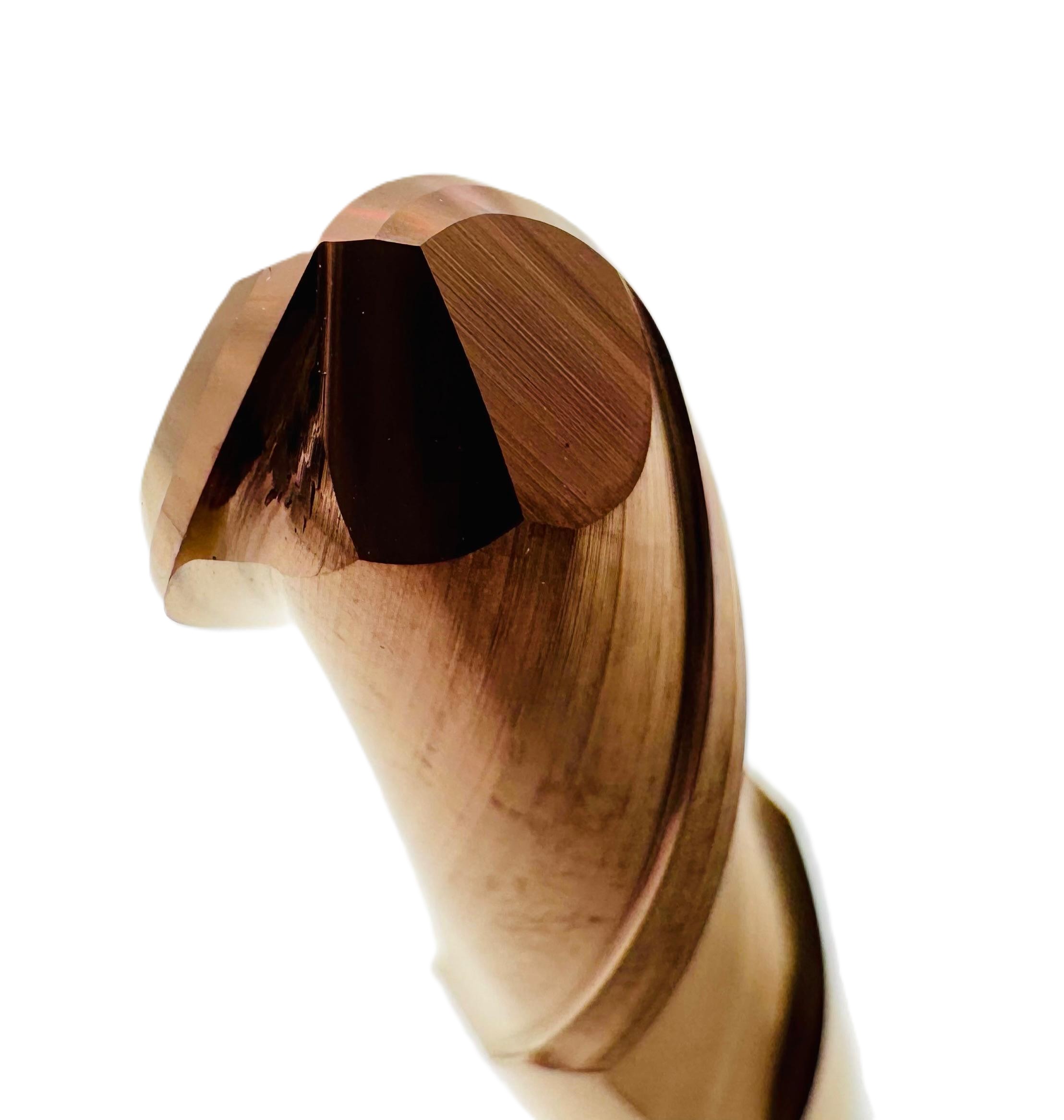

ب. 2 پره و پوشش مسی - بازدهی تهاجمی در HRC70



  1. دو پره (2F): در این قطر بزرگتر، 2 پره بر حداکثر بازدهی (MRR) در نیمه‌پرداخت و تخلیه عالی براده تمرکز دارند. این طراحی مانع از گیر کردن براده در عمق و حرارت بیش از حد در محل برش می‌شود.

  2. پوشش مسی تخصصی: این پوشش نانو برای مقاومت در برابر سایش و حرارت در شرایط تهاجمی و سرعت خطی بالا بهینه شده است و دوام ابزار را در گرید $\text{HRC70}$ تضمین می‌کند.

  • هدف اصلی: این ابزار انتخاب اول برای ماشین‌کاری پربازده (High Efficiency Machining - HEM) در حفره‌های بزرگ و عمیق است، زمانی که قطر 10 mm یا بیشتر مجاز باشد.

نقد و بررسی
ماده قطعه کار تخصصی فولاد ابزار سخت‌کاری شده و آلیاژهای سخت‌شده تا 70 HRC.
روش ماشین‌کاری برای نیمه‌پرداخت (Semi-Finishing)، از استراتژی $\text{HEM}$ (بار شعاعی $\text{Ae}$ کم و عمق محوری $\text{Ap}$ زیاد) با سرعت خطی بالا استفاده کنید.
مزیت رقابتی بالاترین سفتی و استحکام در سری بال نوز MTS HRC70 برای طول بلند 75L، که به معنای اطمینان بالاتر در تولید است.
تنظیم ضروری اگرچه پایداری بالا است، اما همچنان استفاده از ابزارگیرهای دقیق (Hydraulic or Shrink-Fit) و تنظیم Runout برای حفظ عمر ابزار در سختی $\text{HRC70}$ حیاتی است.
