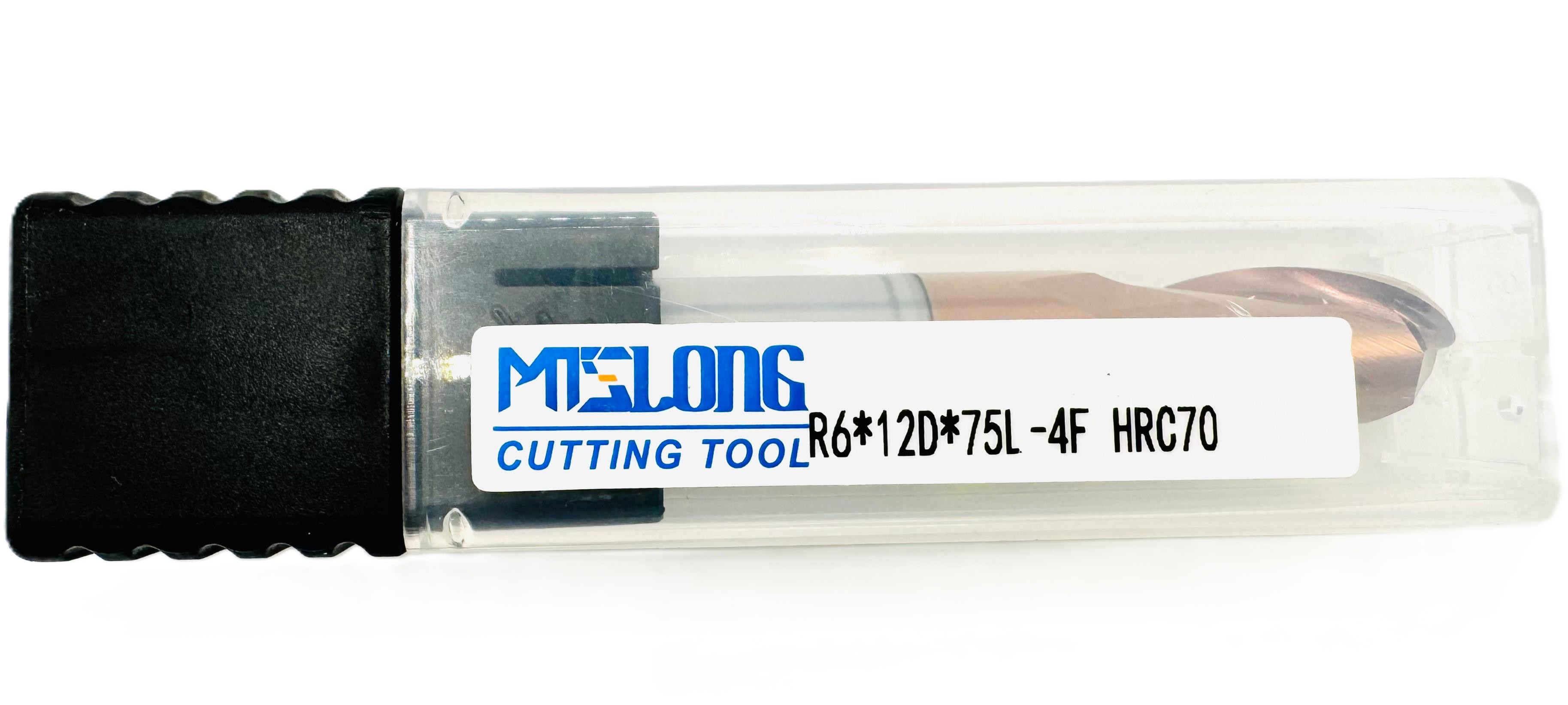

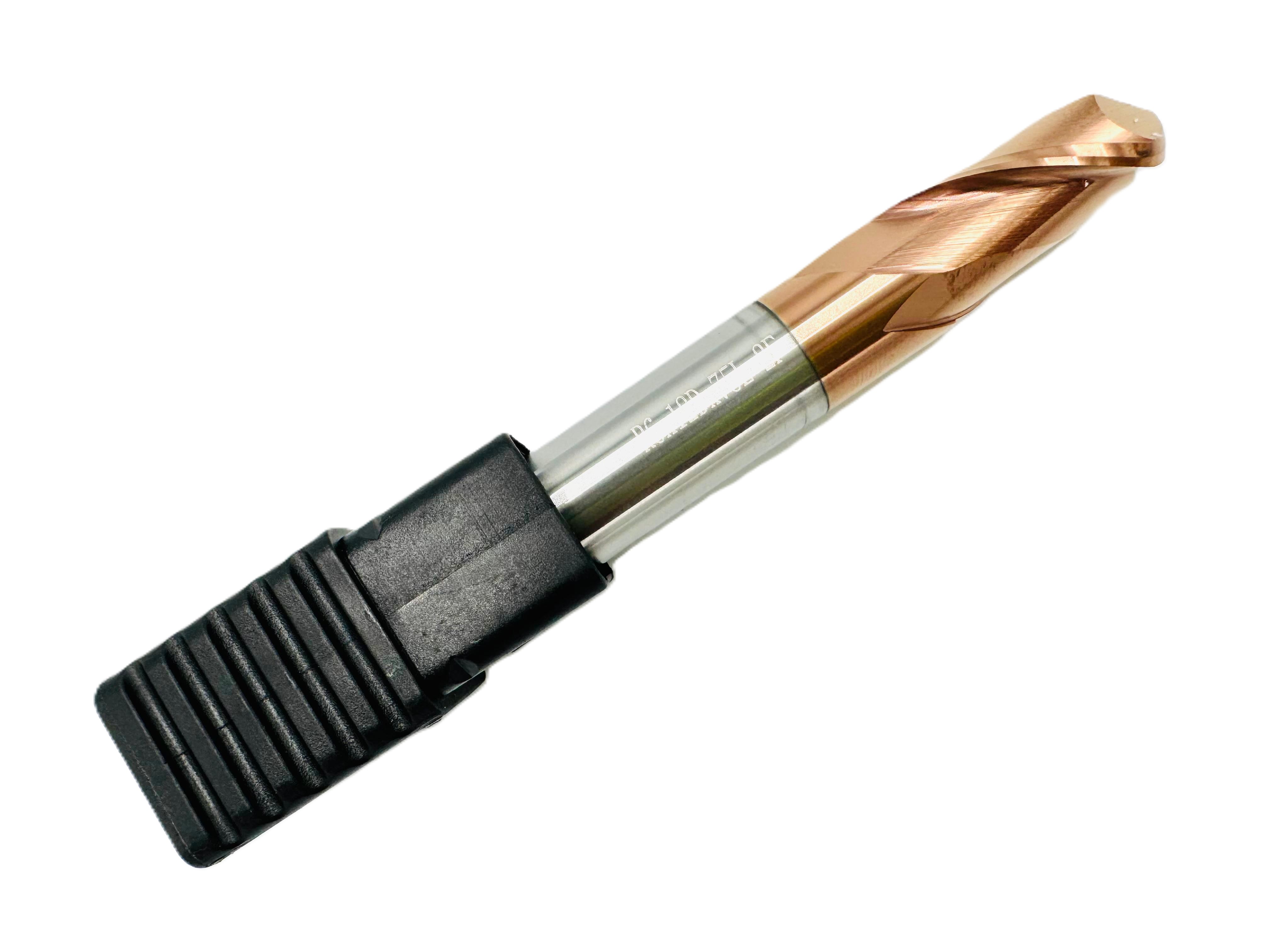

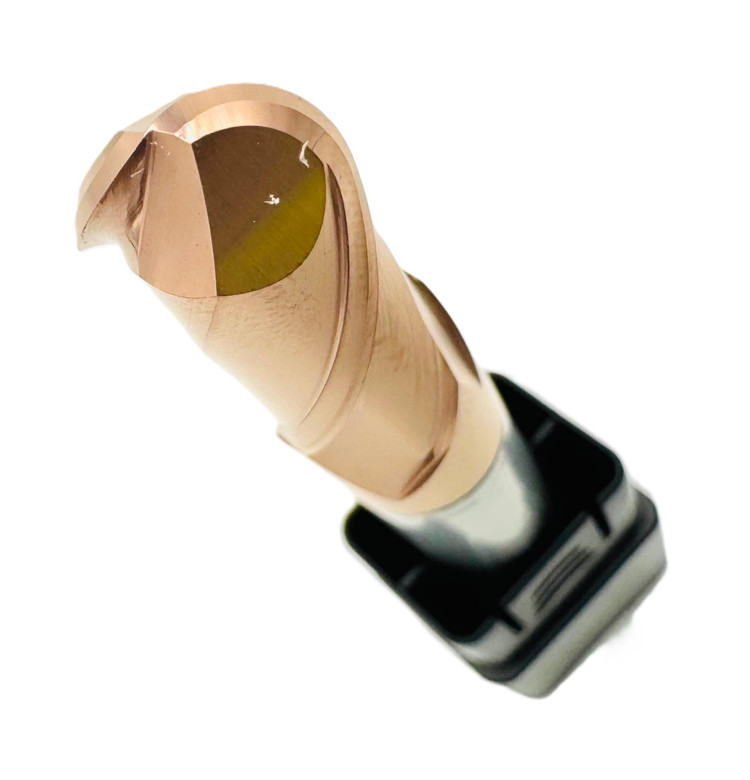

فرز انگشتی بال نوز (Ball Nose / Spherical End Mill) R6
فرز انگشتی بال نوز (Ball Nose / Spherical End Mill) R6
فرز انگشتی بال نوز (Ball Nose / Spherical End Mill) R6

فرز انگشتی بال نوز (Ball Nose / Spherical End Mill) R6

برند:MTS
9,150,000
مشخصات

برند

MTS - سری تخصصی HRC70 (Super Hard Machining)

نوع ابزار

فرز انگشتی بال نوز (Ball Nose / Spherical End Mill)

کد گرید

HRC70 (مناسب برای فولادهای سخت تا 70 HRC)

شعاع نوک

R6 (شعاع کروی - نصف قطر)

تعداد فلوت

2 پر (2F/2T)

کاربرد اصلی

نیمه‌پرداخت تهاجمی، فینیشینگ پربازده و کانتورینگ در بزرگترین حفره‌های عمیق قالب‌های سخت‌شده.

توضیحات

الف. R6 (D12) با طول 75L - حداکثر استحکام و سفتی



  • بزرگترین و قوی‌ترین: این ابزار با قطر 12 mm و شعاع R6، قوی‌ترین و سفت‌ترین (Most Rigid) ابزار در سری MTS HRC70 است که شما معرفی کردید. قطر بزرگتر، لرزش (Chatter) را حتی در طول بلند ($\text{75L}$) به حداقل می‌رساند و امکان استفاده از بیشترین نرخ براده‌برداری ممکن را فراهم می‌کند.

  • استحکام عالی: نسبت طول به قطر (L/D Ratio) برابر با 6.25 به 1 (75L/12D) است. این نسبت، پایدارترین حالت را در میان مدل‌های بلندتر ایجاد می‌کند و اطمینان بالا را در فرآیندهای سنگین‌تر نیمه‌پرداخت تضمین می‌کند.

  • شعاع R6: این شعاع بزرگ، برای ماشین‌کاری سریع سطوح با انحنای ملایم بسیار مناسب است و امکان استفاده از گام‌های بزرگ (Stepover) در فینیشینگ برای کاهش زمان ماشین‌کاری را فراهم می‌کند.



ب. 2 پره و پوشش مسی - عملکرد بهینه در HRC70



  1. دو پره (2F): در این قطر بزرگ، 2 پره برای تخلیه عالی براده در حین نیمه‌پرداخت تهاجمی ضروری هستند. این طراحی به کاهش حرارت کمک کرده و مانع از جوش خوردن براده در دمای بسیار بالا می‌شود.

  2. پوشش نانو-مسی تخصصی: این پوشش برای مقاومت در برابر حرارت شدید و سایش بالا در $\text{HRC70}$ بهینه شده است و دوام ابزار را حتی در زیر بارهای برش سنگین (نسبت به فینیشینگ) حفظ می‌کند.

  • هدف اصلی: تسریع فرآیند نیمه‌پرداخت و انجام کانتورینگ در مناطق با حجم بالای براده در قالب‌های سخت.

نقد و بررسی
ماده قطعه کار تخصصی فولاد ابزار سخت‌کاری شده و آلیاژهای سخت‌شده تا 70 HRC.
روش ماشین‌کاری نیمه‌پرداخت پربازده (HEM). توصیه می‌شود از $\text{Ae}$ (عمق شعاعی) کم و $\text{Ap}$ (عمق محوری) بالا استفاده شود تا بیشترین تماس لبه ابزار با قطعه کار حفظ شده و لرزش کاهش یابد.
مزیت رقابتی بالاترین قدرت برش و سفتی در سری بال نوز MTS HRC70 برای طول 75L، که منجر به کاهش زمان تولید و پایداری فرآیند می‌شود.
تنظیم ضروری با وجود پایداری بالا، استفاده از ابزارگیرهای دقیق (Hydraulic or Shrink-Fit) و تنظیم $\text{Runout}$ در حد صفر برای حفظ کیفیت سطح و عمر ابزار در سختی $\text{HRC70}$ حیاتی است.
