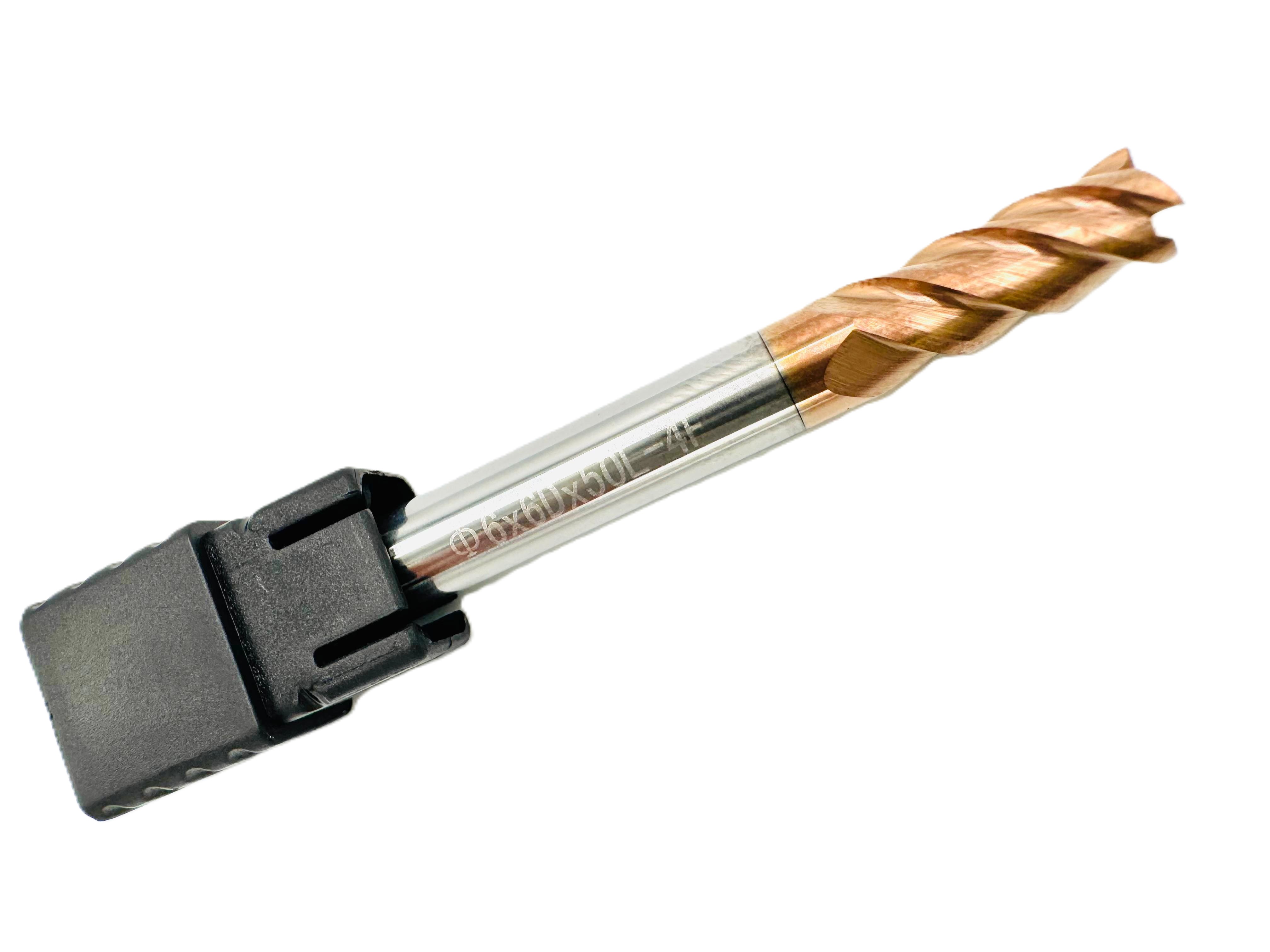

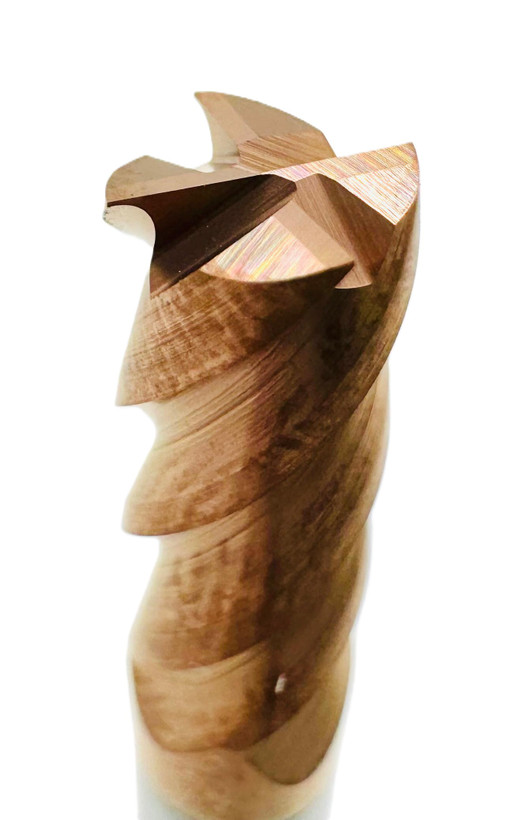

فرز انگشتی فلت 6mm / سرتخت (Square/Flat End Mill)

فرز انگشتی فلت 6mm / سرتخت (Square/Flat End Mill)

Name: فرز انگشتی فلت 6mm / سرتخت (Square/Flat End Mill)
Brand: MTS
Price: 58500000 IRR
Availability: InStock

برند:MTS

دسته‌بندی: تیپ(TAPERED)

برند:MTS - سری تخصصی HRC70(Super Hard Machining)

نوع ابزار:فرز انگشتی فلت / سرتخت (Square/Flat End Mill)

کد گرید:HRC70 (مناسب برای فولادهای سخت تا 70 HRC)

شعاع نوک:تیز (Sharp Corner - 90 Degree)

تعداد فلوت:4 پر (4F/4T)

کاربرد اصلی:فینیشینگ کف تخت، شانه زنی (Shoulder Milling) و ایجاد دیواره‌های عمودی صاف در قالب‌های فوق‌سخت.

نمایش بیشتر

مشخصات

برند

MTS - سری تخصصی HRC70(Super Hard Machining)

نوع ابزار

فرز انگشتی فلت / سرتخت (Square/Flat End Mill)

کد گرید

HRC70 (مناسب برای فولادهای سخت تا 70 HRC)

شعاع نوک

تیز (Sharp Corner - 90 Degree)

تعداد فلوت

4 پر (4F/4T)

کاربرد اصلی

فینیشینگ کف تخت، شانه زنی (Shoulder Milling) و ایجاد دیواره‌های عمودی صاف در قالب‌های فوق‌سخت.

توضیحات

الف. گوشه تیز در HRC70 - چالش و راهکار

ماشین‌کاری گوشه‌های تیز (90 درجه) در سختی $\text{HRC70}$ بسیار چالش‌برانگیز است، زیرا نوک لبه برش در برابر شکست (Chipping) آسیب‌پذیرترین نقطه است.

4 پره (4F) و قطر 6D: ساختار 4 پره در این قطر، حداکثر سفتی (Rigidity) را فراهم می‌کند. این سفتی برای جلوگیری از لرزش و حفظ پایداری لبه تیز در سخت‌ترین مواد ضروری است.
کارباید و پوشش مسی: استفاده از کارباید فوق‌العخت با پوشش نانو-مسی $\text{MTS}$، به ابزار امکان می‌دهد که مقاومت بهتری در برابر حرارت و سایش در نوک لبه داشته باشد و عمر ابزار را افزایش دهد.

ب. طراحی بهینه برای فینیشینگ

پایداری در 50L: طول کلی $\text{50 mm}$ در قطر $\text{6 mm}$ (نسبت $\text{L/D}$ حدود 8.3)، سفتی بسیار مناسبی را برای فینیشینگ دقیق در عمق‌های متوسط فراهم می‌کند.
سطح نهایی عالی: 4 پره تراکم برش را بالا می‌برد و منجر به کیفیت سطح نهایی (Surface Finish) بسیار صاف می‌شود که برای دیواره‌ها و کف قالب‌ها حیاتی است.

مزیت MTS: "فرز فلت 6 mm MTS HRC70، ابزاری با بالاترین پایداری برای ایجاد گوشه‌ها و سطوح صاف 90 درجه در سخت‌ترین فولادهای قالب."

نقد و بررسی

ماده قطعه کار تخصصی	فولاد ابزار سخت‌کاری شده و آلیاژهای سخت‌شده تا 70 HRC.
روش ماشین‌کاری	فینیشینگ فوق دقیق (High Speed Finishing). برای شیارزنی (Slotting) توصیه می‌شود از عمق شعاعی (Ae) بسیار کم استفاده شود تا تنش بر روی گوشه‌های تیز به حداقل برسد.
تخلیه براده	به دلیل 4 پره، فضای براده کمتر است؛ بنابراین استفاده از هوای فشرده (Air Blast) برای تخلیه براده‌های داغ و جلوگیری از بازگرداندن حرارت به ابزار، توصیه می‌شود.
تنظیم ضروری	استفاده از ابزارگیرهای دقیق (Hydraulic/Shrink-Fit) با Runout در حد صفر مطلقاً ضروری است تا از شکست لبه 90 درجه جلوگیری شود.
هدف اصلی	فینیشینگ سریع و جایگزینی عملیات سنگ‌زنی در سطوح صاف و دیواره‌های قالب‌های سخت.
