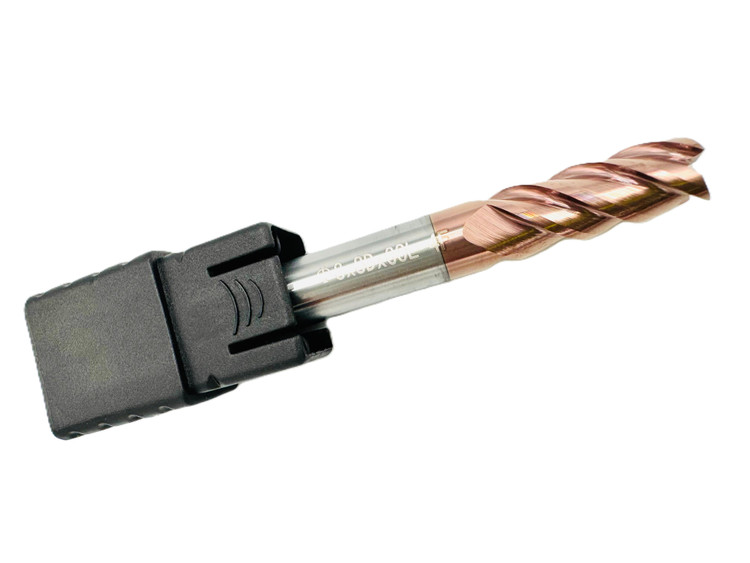

فرز انگشتی فلت 8mm / سرتخت (Square/Flat End Mill)
فرز انگشتی فلت 8mm / سرتخت (Square/Flat End Mill)
فرز انگشتی فلت 8mm / سرتخت (Square/Flat End Mill)

فرز انگشتی فلت 8mm / سرتخت (Square/Flat End Mill)

برند:MTS
6,450,000
مشخصات

برند

MTS - سری تخصصی HRC70 (Super Hard Machining)

نوع ابزار

فرز انگشتی فلت / سرتخت (Square/Flat End Mill)

کد گرید

HRC70 (مناسب برای فولادهای سخت تا 70 HRC)

شعاع نوک

تیز (Sharp Corner - 90 Degree)

تعداد فلوت

4 پر (4F/4T)

کاربرد اصلی

فینیشینگ کف تخت، شانه زنی (Shoulder Milling) و ایجاد دیواره‌های عمودی صاف در عمق‌های متوسط تا عمیق.

توضیحات

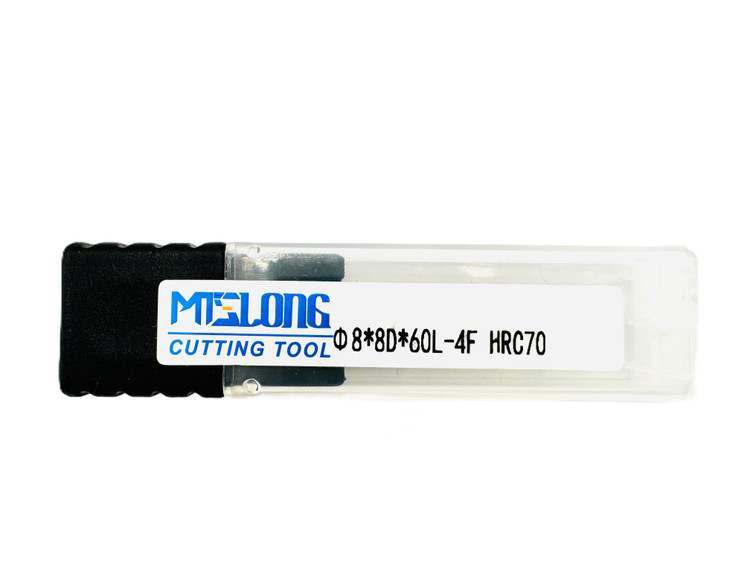

الف. قطر 8D و طول 60L - پایداری در عمق



  • پایداری بالاتر: قطر $\text{8 mm}$ نسبت به $\text{6 mm}$، سفتی بسیار بیشتری را در طول بلند $\text{60 mm}$ فراهم می‌کند. این ابزار نسبت طول به قطر (L/D Ratio) برابر با 7.5 به 1 (60L/8D) دارد که در فرزهای فلت HRC70، یک نسبت بسیار مطلوب و پایدار برای کار در عمق محسوب می‌شود.

  • دسترسی بیشتر: طول $\text{60L}$ دسترسی لازم برای حفره‌های عمیق‌تر قالب را فراهم می‌کند.



ب. 4 پره و پوشش مسی - عملکرد تهاجمی‌تر

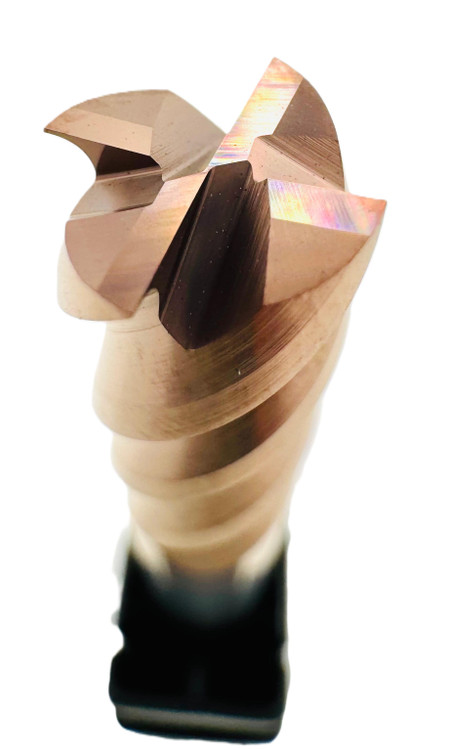

  1. 4 پره (4F): ساختار 4 پره در قطر 8 mm، حداکثر سفتی و تراکم برش را فراهم می‌کند که برای کاهش لرزش (Chatter) و دستیابی به صافی سطح (Surface Finish) عالی در دیواره‌های 90 درجه فولاد سخت، ضروری است.

  2. پوشش نانو-مسی تخصصی: این پوشش نانو برای مقاومت در برابر حرارت بالا و کاهش اصطکاک بهینه شده است تا از شکست لبه تیز و سایش سریع ابزار در سرعت‌های بالای $\text{HRC70}$ جلوگیری کند.

  • هدف اصلی: این ابزار انتخاب مناسبی برای نیمه‌پرداخت سبک (Light Semi-Finishing) و فینیشینگ دقیق دیواره‌ها و کف در حفره‌های عمیق قالب‌های سخت است.

نقد و بررسی
ماده قطعه کار تخصصی فولاد ابزار سخت‌کاری شده و آلیاژهای سخت‌شده تا 70 HRC.
روش ماشین‌کاری فینیشینگ فوق دقیق (High Speed Finishing). برای حفظ لبه تیز 90 درجه، باید از عمق برش شعاعی (Ae) بسیار کم (مثلاً زیر 5% قطر) استفاده شود.
مزیت رقابتی تعادل عالی بین دسترسی (60L) و سفتی (8D)، این ابزار را نسبت به مدل 6 mm در همین طول، بسیار مطمئن‌تر می‌سازد.
تنظیم ضروری استفاده از ابزارگیرهای دقیق (Hydraulic/Shrink-Fit) با Runout در حد صفر مطلقاً ضروری است تا از شکست لبه 90 درجه و کاهش عمر ابزار جلوگیری شود.
