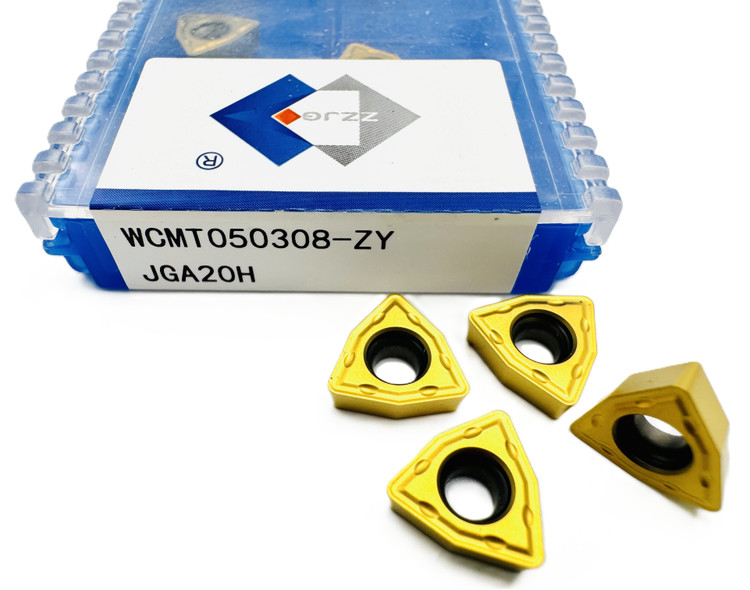

اینسرت تراشکاری برند ZZJG مدل WCMT050308-ZY JGA20H
اینسرت تراشکاری برند ZZJG مدل WCMT050308-ZY JGA20H
اینسرت تراشکاری برند ZZJG مدل WCMT050308-ZY JGA20H
اینسرت تراشکاری برند ZZJG مدل WCMT050308-ZY JGA20H

اینسرت تراشکاری برند ZZJG مدل WCMT050308-ZY JGA20H

برند:انوش زم AZ
445,000
مشخصات

برند

ZZJG

کد اینسرت

WCMT050308-ZY

کد گرید

JGA20H

کاربرد

نیمه‌پرداخت تا پرداخت فولاد (P) و استیل ضد زنگ (M)

نوع ابزار

اینسرت فرزکاری/برقوکاری لوزی شکل (Rhombic Shape Insert)

وضعیت

نو (NEW) – مناسب برای نیمه‌پرداخت با کیفیت سطح مناسب.

توضیحات

اینسرت WCMT050308-ZY گرید JGA20H ترکیبی از یک هندسه مثبت برای کاهش نیروی برش و یک گرید $\text{CVD}$ چندمنظوره با تمرکز بر فولاد و استیل است.

  •

    گرید JGA20H (CVD P20): این گرید تحت دسته‌بندی $\text{P20}$ در بخش تراشکاری کاتالوگ $\text{JINGGONG}$ قرار دارد6. $\text{P20}$ یک رده کارایی عمومی (General Purpose) برای فولاد (مانند $\text{CK45}$) است و اغلب برای نیمه‌پرداخت و کاربردهای متوسط به کار می‌رود. پوشش $\text{CVD}$ این گرید، مقاومت حرارتی و سایشی بالایی را فراهم می‌کند.



  • هندسه WCMT: اینسرت‌های $\text{WCMT}$ به دلیل هندسه مثبت (زاویه گوه کوچک)، نیروی برش پایینی ایجاد می‌کنند. این ویژگی برای:

    1. برقوکاری (Boring): به ویژه در قطرهای کوچک، جهت کاهش ارتعاش و افزایش دقت.

    2. فرزکاری سبک (Light Face Milling): کاهش نیروی برش و مصرف توان دستگاه.

  • ابعاد کوچک: اندازه $\text{05}$ (حدود $\sim 5.56 \text{ mm}$ طول لبه) نشان‌دهنده ابعادی است که برای ابزارهای با قطر کم یا قطعات کوچک مناسب است.

  • R0.8 و ZY: شعاع $\text{R0.8}$ برای ایجاد تعادل بین استحکام لبه و کیفیت سطح در نیمه‌پرداخت مناسب است. شکست‌تراشه ZY نیز به احتمال زیاد برای کنترل براده خوب و خروج بهینه در عمق برش‌های سبک تا متوسط طراحی شده است.



نقد و بررسی

مزایای کلیدی چندمنظوره $\text{P/M}$: گرید $\text{JGA20H}$ عملکرد مناسبی در نیمه‌پرداخت فولاد و استیل دارد. نیروی برش پایین: هندسه مثبت WCMT برای ماشین‌کاری قطعات حساس، نازک یا هلدرهای بلند مناسب است. مقاومت در برابر حرارت: پوشش $\text{CVD}$ برای کار در سرعت‌های برش بالا و پایداری حرارتی عالی عمل می‌کند.نکات قابل توجه محدودیت کاربرد: این اینسرت برای خشن‌کاری سنگین یا برش‌های ناپیوسته شدید طراحی نشده است، زیرا هندسه مثبت آن آسیب‌پذیرتر است. کاربرد تخصصی: به دلیل هندسه $\text{WCMT}$، کاربرد آن اغلب در فرزکاری سبک یا برقوکاری است، نه تراشکاری عمومی.
