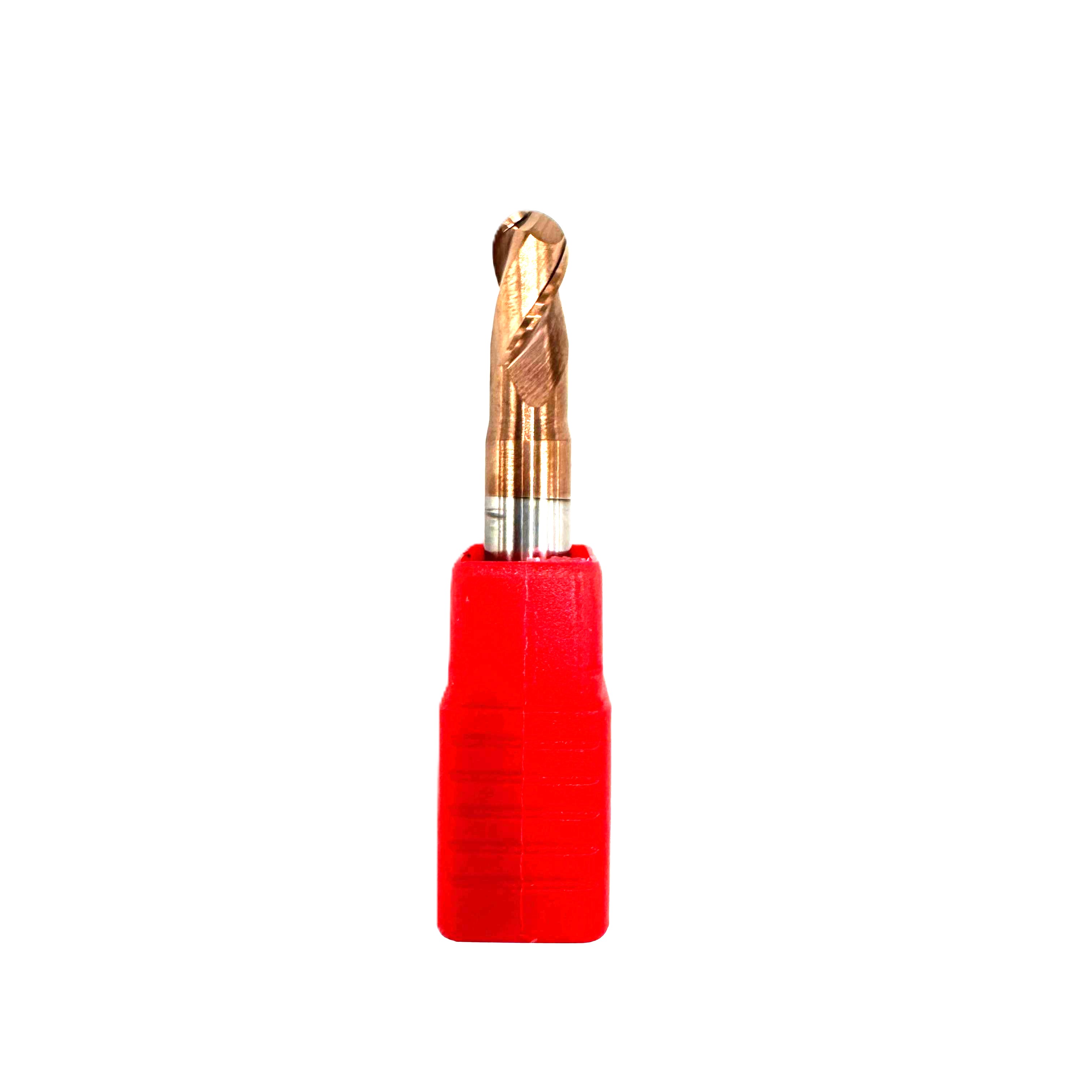

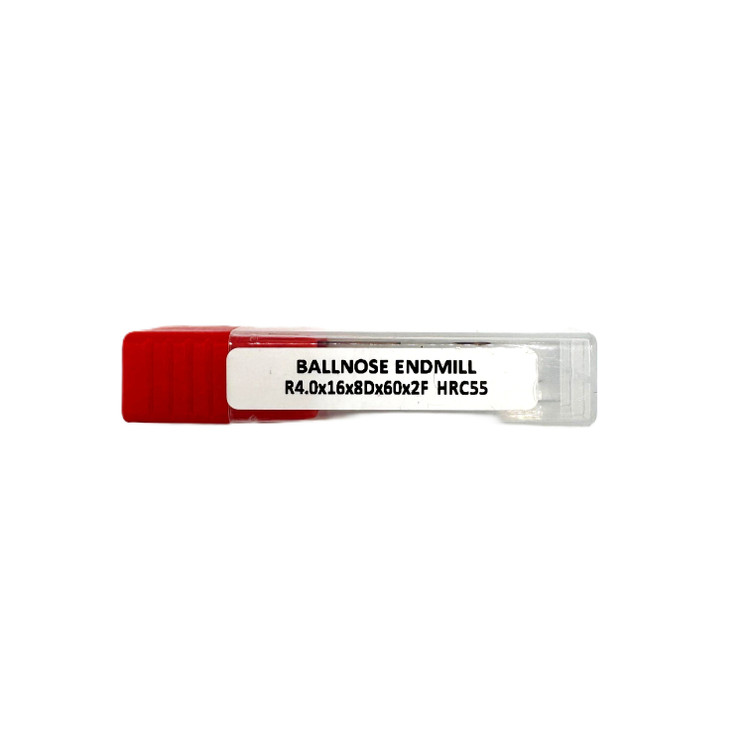

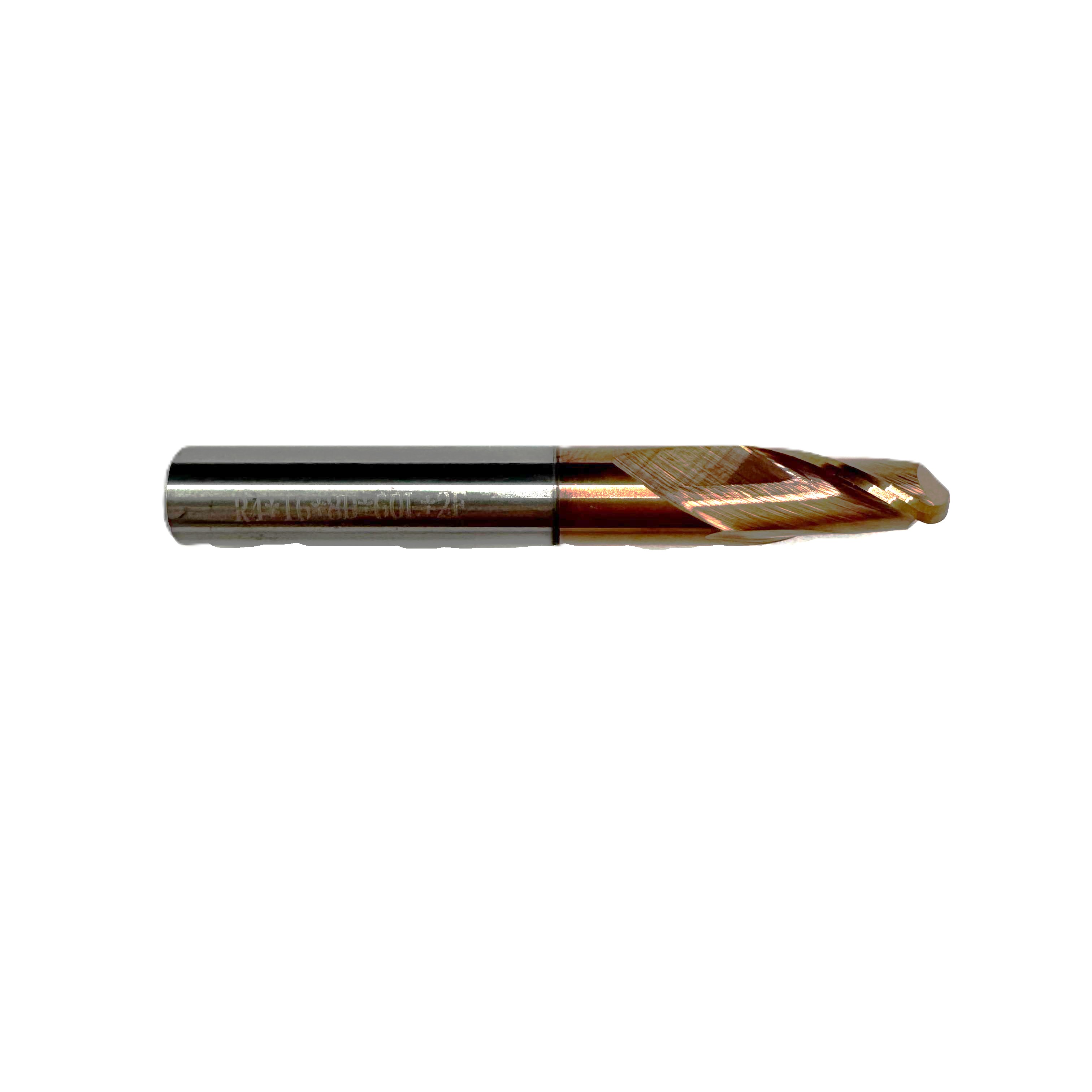

فرز انگشتی برند AZ مدل HRC55 Ballnose-R4.0*16*8D*60L-2T

برند:انوش زم AZ
4,540,000
مشخصات

برند

AZ

نوع ابزار

فرز انگشتی بال‌نوز (Ball Nose)

کد سری

HRC55 (مخصوص فولادهای سخت‌شده تا $\text{HRC}55$)

تعداد فلوت

2 پر

شعاع نوک

R4

قطر ساق (Shank )

8mm

طول برش

16mm

کاربرد اصلی

فرزکاری نیمه‌پرداخت (Semi-Finishing) و پرداخت (Finishing) سطوح سه‌بعدی و کانتور.

توضیحات

این فرز انگشتی از سری HRC55 برای ماشین‌کاری فولادها و فولادهای سخت‌شده تا سختی $\text{HRC}55$ طراحی شده و ابعاد آن یک تعادل خوب بین استحکام و دسترسی را فراهم می‌کند.

  • اندازه متوسط (R4.0 و 8D): این ابزار دارای قطر نوک برش $\text{8 mm}$ و قطر ساق $\text{8 mm}$ است. این ابعاد متداول‌ترین ابعاد برای کار در ماشین‌های $\text{CNC}$ است و شعاع $\text{R}4.0$ امکان نرخ تغذیه خوب و حفظ کیفیت سطح مناسب را فراهم می‌کند.

  • هندسه Ball Nose: شکل کروی نوک، برای قالب‌سازی، مدل‌سازی و فرزکاری سطوح سه‌بعدی (Contouring) استفاده می‌شود.

  • تعداد فلوت 2 پر (2T): در کاربردهای بال‌نوز، 2 پر بودن باعث ایجاد فضای براده بسیار بزرگ و کاهش اصطکاک می‌شود.1 این ویژگی برای خروج بهینه براده در فولادهای سخت یا کار در عمق‌های بالاتر (به خصوص در فولادهای سخت‌شده که حرارت زیادی تولید می‌کنند) حیاتی است و به کیفیت سطح بهتر کمک می‌کند.



نقد و بررسی

ماده قطعه کارفولادهای کربنی و آلیاژی، فولادهای سخت‌شده تا سختی $\text{HRC}55$ و چدن‌ها.کاربرد برش نیمه‌پرداخت کانتوری و پرداخت سه‌بعدی. در مقایسه با $\text{R}3.0$ نرخ حذف مواد بهتری و در مقایسه با $\text{R}4.5$ قابلیت دسترسی به گوشه‌های کمی کوچکتر را دارد.نقاط قوت تعادل کارایی: ترکیبی متعادل از استحکام (به دلیل $\text{R}4.0$ و $\text{8D}$)، خروج براده عالی ($\text{2T}$) و مقاومت حرارتی (پوشش $\text{HRC55}$). کاهش ارتعاش: هندسه 2 پر، ارتعاش را به حداقل رسانده و به عمر ابزار و کیفیت سطح کمک می‌کند.نقاط ضعف خشن‌کاری سنگین: این ابزار برای پرداخت/نیمه‌پرداخت بهینه شده و برای خشن‌کاری‌های با عمق برش بالا (Ap) توصیه نمی‌شود.
