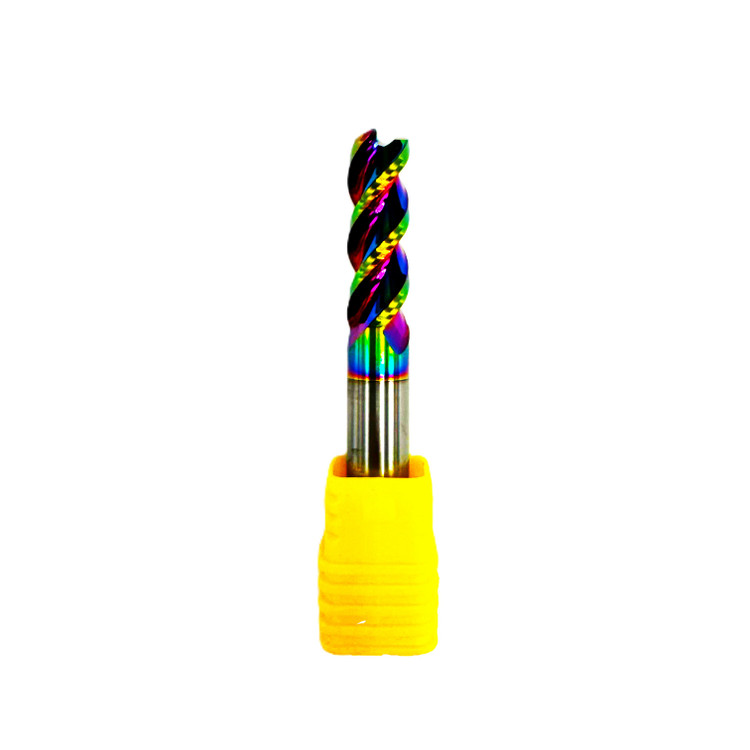

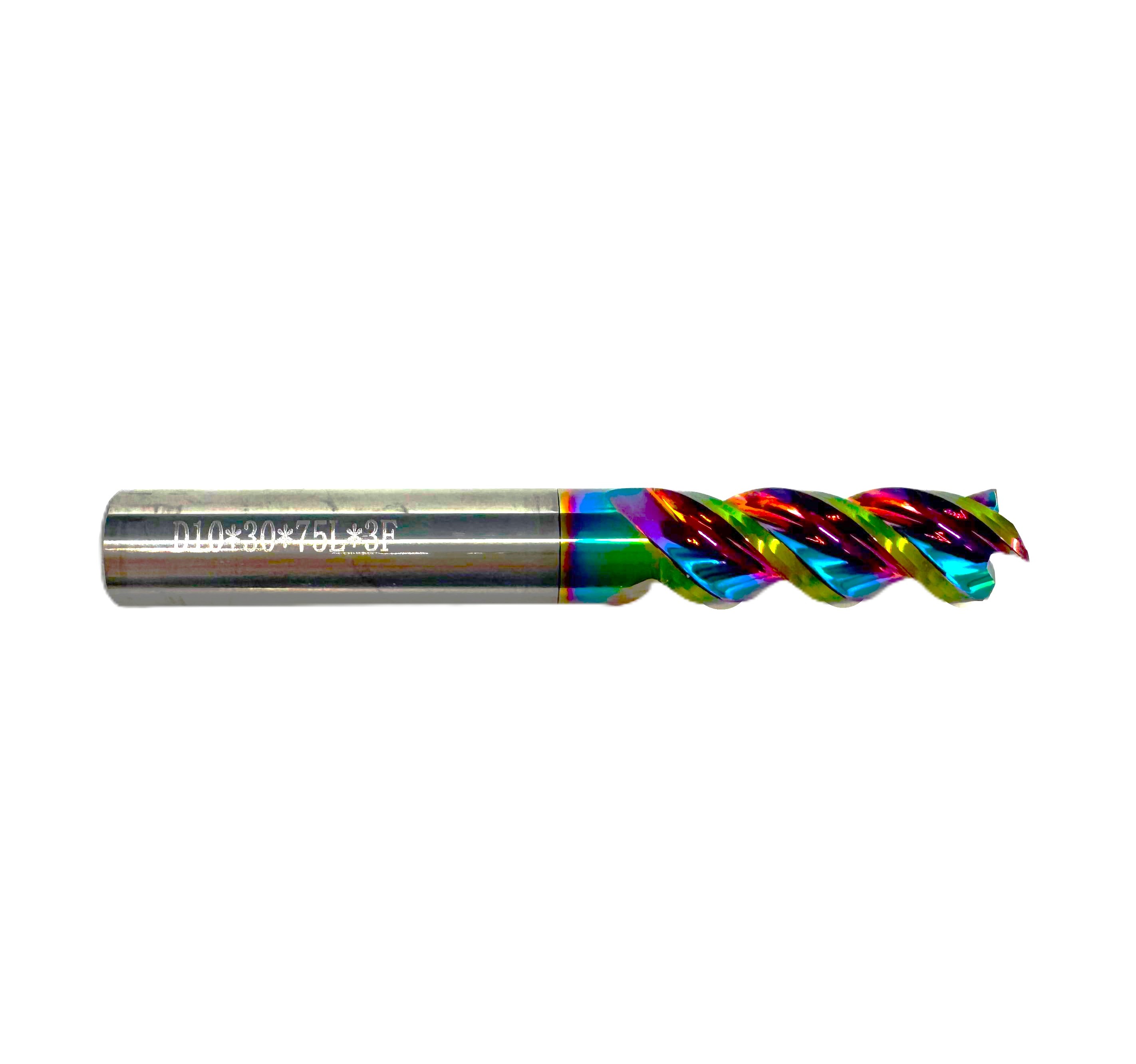

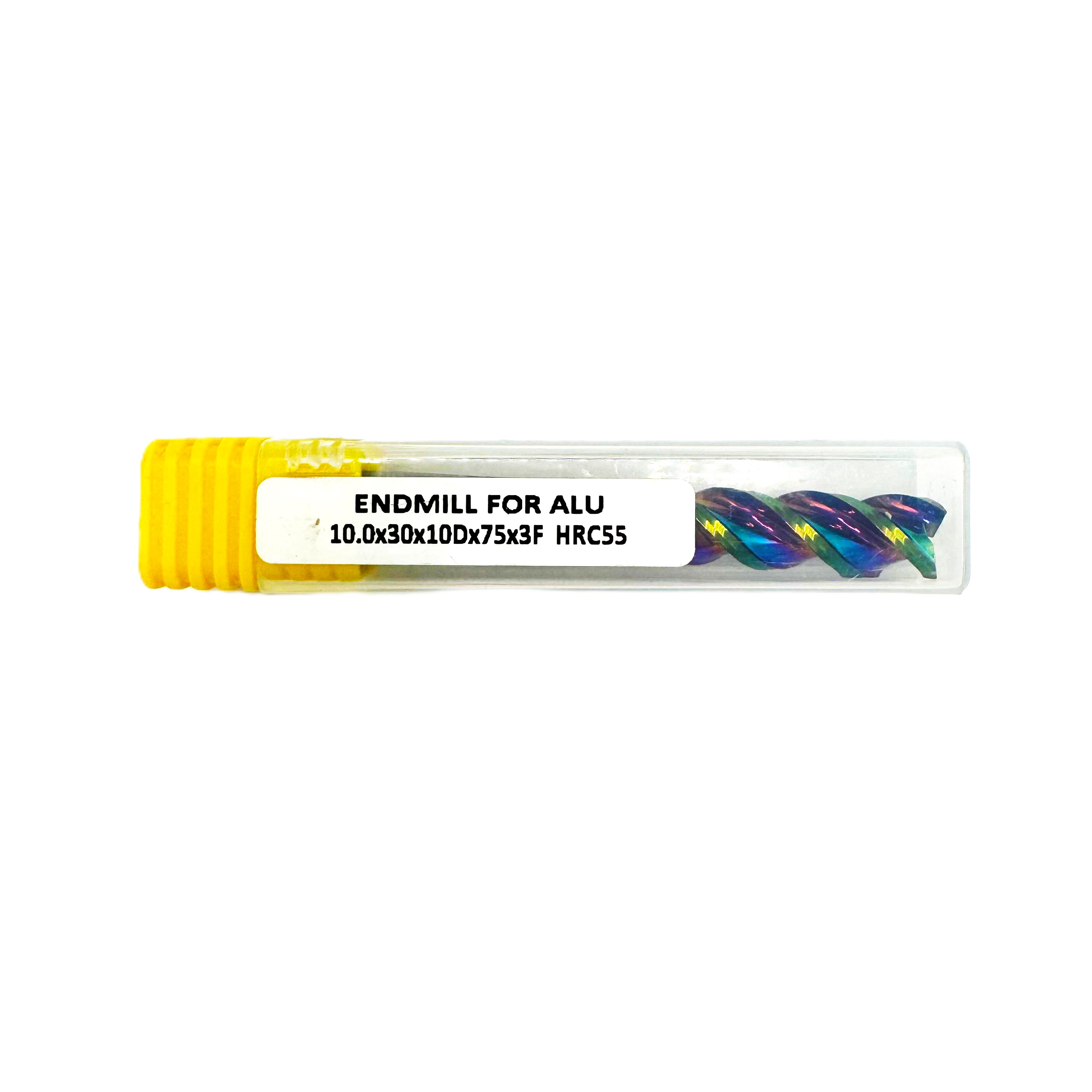

فرز انگشتی آلومینیوم تراش برند AZ مدل HRC55 Endmill for Alu-3F-10.0*30*10D*75L

برند:انوش زم AZ
1,425,000
مشخصات

برند

AZ

نوع ابزار

فرز انگشتی سر تخت (Square End Mill)

کد سری

HRC55 (در این مورد: هندسه با چقرمگی بالا برای آلومینیوم)

نوع پوشش

(تخصصی آلومینیوم) بدون پوشش (Uncoated) یا DLC (Diamond-Like Carbon)

قطر برش

10mm

تعداد فلوت

3 پر

قطر ساق (Shank )

10mm

طول برش

30mm

طول کلی

75mm

کاربرد اصلی

خشن‌کاری، نیمه‌پرداخت و پرداخت آلومینیوم و آلیاژهای نرم (به دلیل 3 پر بودن و هندسه خاص).

توضیحات

هرچند نام سری این ابزار HRC55 است، اما عبارت "Endmill for Alu" نشان می‌دهد که این یک فرز انگشتی تخصصی برای آلومینیوم است.

  • هندسه و کاربرد آلومینیوم: فرز انگشتی‌های آلومینیوم تراش معمولاً دارای زاویه مارپیچ (Helix Angle) بالا (معمولاً بالای 1$\text{40}^\circ$) و لبه‌های تیز و صیقلی (Polished Edges) هستند.2 این ویژگی‌ها برای کاهش اصطکاک، بهبود خروج براده‌های بلند و جلوگیری از چسبیدن آلومینیوم به لبه برش (Built-Up Edge) حیاتی است.



  • تعداد فلوت 3 پر (3F): در آلومینیوم، 2 پر برای خشن‌کاری سنگین و 4 پر برای پرداخت نهایی رایج است. 3 پر یک انتخاب متعادل و چندمنظوره است که هم فضای براده خوبی را برای خروج براده‌های آلومینیوم فراهم می‌کند و هم استحکام کافی را برای فرزکاری‌های نیمه‌پرداخت ارائه می‌دهد.

  • قطر و طول برش: قطر $\text{10.0 mm}$ یک اندازه استاندارد است. طول برش $\text{30 mm}$ طول نسبتاً بلندی است که برای حفره‌کاری یا فرزکاری دیواره‌های عمیق مناسب است.

  • پوشش: معمولاً فرزهای آلومینیوم یا بدون پوشش هستند (به دلیل صافی سطح لبه) یا از پوشش DLC استفاده می‌کنند که ضریب اصطکاک بسیار پایینی دارد.3



نقد و بررسی

ماده قطعه کارآلومینیوم، آلیاژهای آلومینیوم، مس و سایر مواد غیرآهنی نرم.کاربرد برش چندمنظوره برای آلومینیوم؛ از حذف حجم بالا (Roughing) تا پرداخت نهایی (Finishing) به دلیل تعادل بین فلوت‌ها.نقاط قوت نرخ حذف مواد (MRR) بالا: به دلیل طراحی تخصصی آلومینیوم و 3 پر بودن، امکان استفاده از سرعت‌های برشی بسیار بالا (High Speed Machining) را در آلومینیوم فراهم می‌کند. کیفیت سطح خوب: هندسه ویژه آلومینیوم به کاهش چسبندگی و ایجاد سطح صاف کمک می‌کند.نقاط ضعف عدم کاربرد در فولاد: این ابزار نباید در فولاد استفاده شود، زیرا هندسه خاص آن و احتمالاً فقدان پوشش $\text{AlTiN}$، منجر به شکست سریع ابزار در فولاد می‌شود.
